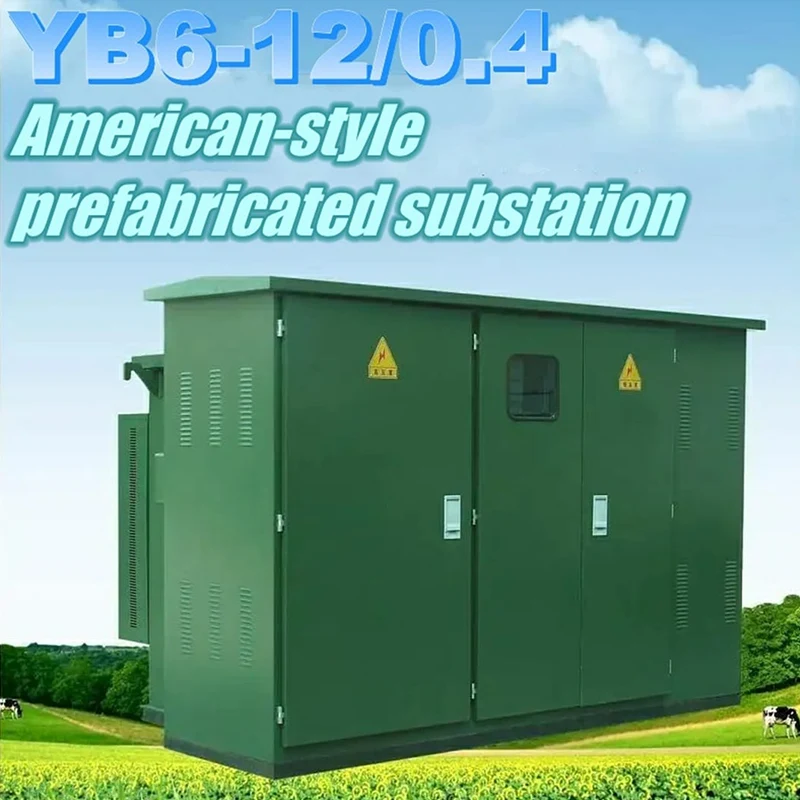

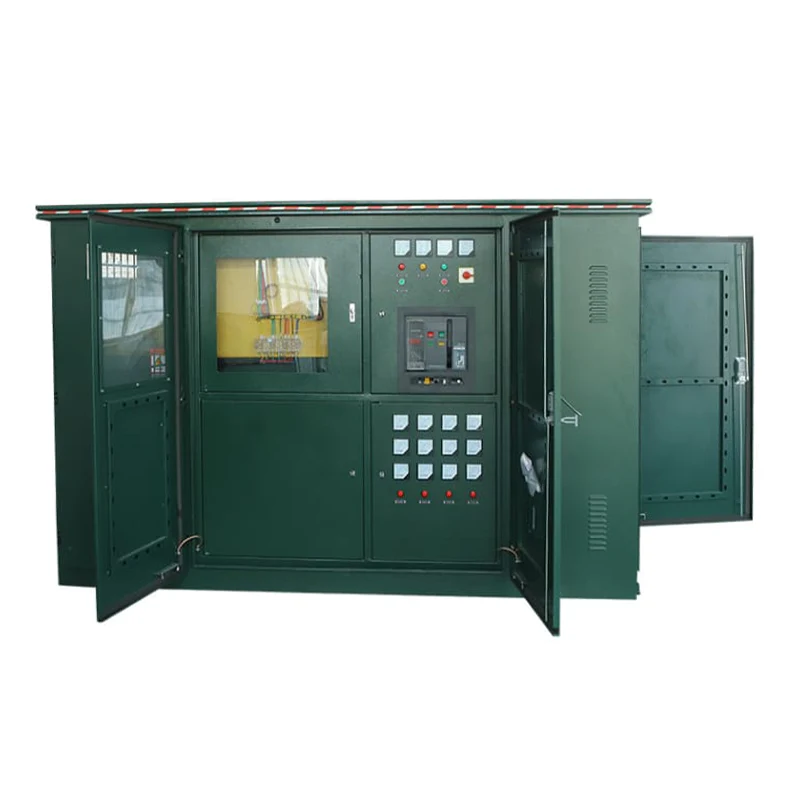

Sous-station américaine préfabriquée YB6 33kV

En tant que fabricant professionnel de sous-stations préfabriquées américaines JUCEG YB6 33kV de haute qualité, nous vous offrirons le meilleur service après-vente. Avec un encombrement extrêmement réduit, il est parfaitement adapté aux applications urbaines ; la conception entièrement isolée et scellée élimine les composants sous tension exposés ; la protection par double fusible et la flexibilité de l'anneau/du terminal améliorent la continuité de l'alimentation électrique ; par rapport aux sous-stations traditionnelles, les coûts d'installation et de maintenance sont inférieurs ; pré-assemblé et testé en usine, il peut être directement utilisé pour une mise en service sur site ; La sous-station américaine préfabriquée YB6 33 kV offre des avantages tels que la surveillance intelligente, l'intégration SCADA et une variété d'options de matériaux de coque.

Caractéristiques de performances

1. Entièrement isolé, entièrement scellé, sans besoin d'entretien fréquent, assurant une protection fiable de la sécurité personnelle ;

2. Structure compacte, avec un volume seulement 1/3 à 1/5 de celui d'un transformateur européen équivalent, et une faible hauteur ;

3. La sous-station américaine préfabriquée YB6 33kV peut adopter une structure de type boîte pour éviter la contamination de l'huile du transformateur dans le réservoir ;

4. Le côté haute tension utilise une protection complète à double fusible, réduisant considérablement les coûts : il peut être utilisé dans un réseau en anneau ou comme terminal, et la tête de câble peut être rapidement débranchée à un courant de charge de 200 A ;

5. Le corps de la boîte utilise une plaque composite double couche de type nid d'abeille, avec des fonctions d'isolation thermique et de dissipation thermique ;

6. Un protecteur électronique contre la perte de phase est ajouté du côté basse tension. Lorsqu'une tension anormale se produit dans le système, il peut rapidement déconnecter le commutateur principal entrant ;

7. Le côté haute tension utilise des interrupteurs de charge immergés dans l'huile ou des interrupteurs de charge SF6, qui peuvent être améliorés électriquement pour jeter les bases de l'automatisation du réseau de distribution ;

8. Utilisez des transformateurs immergés dans l'huile S9 ou une série supérieure S11 ;

Conditions d'environnement de travail

Transport:

Les sous-stations fournies par l'usine doivent être remplies d'huile de transformateur 25# (ou 45#), comme indiqué par la jauge de niveau d'huile dans le réservoir d'huile. Pendant le transport et la manutention, la sous-station ne doit pas être inversée ou retournée, et les pièces ne doivent pas être heurtées, ni soumises à de fortes vibrations.

Lorsque la sous-station américaine préfabriquée YB6 de 33 kV est levée et déplacée sur site, une attention particulière doit être accordée. Le crochet de levage doit être fixé au crochet de levage du réservoir de pétrole, et le levage doit être effectué lentement pour éviter d'endommager la peinture de surface de la sous-station avec le câble en acier, et même de provoquer le déplacement, l'inclinaison ou la chute du centre de gravité de l'ensemble de la sous-station.

Installation:

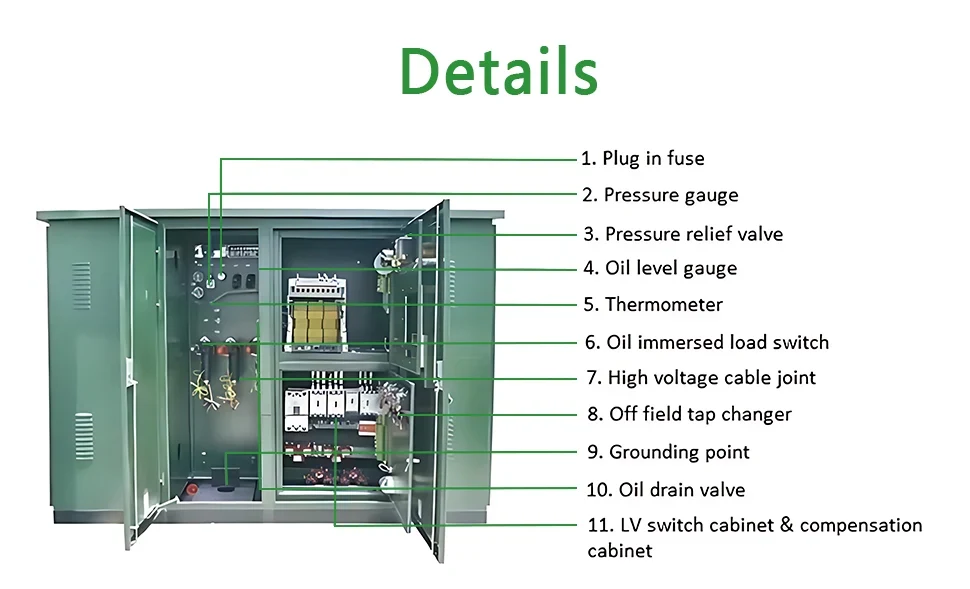

Lorsque la sous-station est installée sur site, il convient de prêter attention à la protection de la peinture de surface de l'armoire. Il est interdit que les manomètres, les jauges de niveau d'huile, les thermomètres, les poignées de fusibles enfichables et les éléments de la traversée isolante entrent en collision, présentent des fissures, etc., et les vis ne doivent pas être desserrées.

Retirez toute la poussière et la saleté de l'extérieur de la sous-station, de l'intérieur de la porte de l'armoire et de la surface de la bague isolante.

Vérifiez si les données de la plaque signalétique et le certificat de produit de la sous-station correspondent au bon de commande et vérifiez si les documents et les pièces de rechange manquent selon la liste de colisage.

Les dessins de construction civile des câbles et des lignes entrantes/sortantes de la sous-station sont présentés sur la figure.

Entretien:

Les produits fabriqués en usine ont subi un assemblage et un ajustement stricts et n'ont pas besoin d'être démontés lors de l'installation pour éviter d'affecter les performances. La maintenance est limitée aux situations suivantes :

Effectuer une analyse d’échantillon de l’huile du transformateur une fois par an ;

Si le niveau d’huile baisse, faites-en l’appoint rapidement. La qualité de l’huile doit être la même que celle du réservoir ;

Une fois le fusible grillé, la cause doit être identifiée et lors du remplacement du noyau du fusible, faites attention à ses spécifications et à son modèle qui doit être le même que les spécifications et le modèle d'origine.
