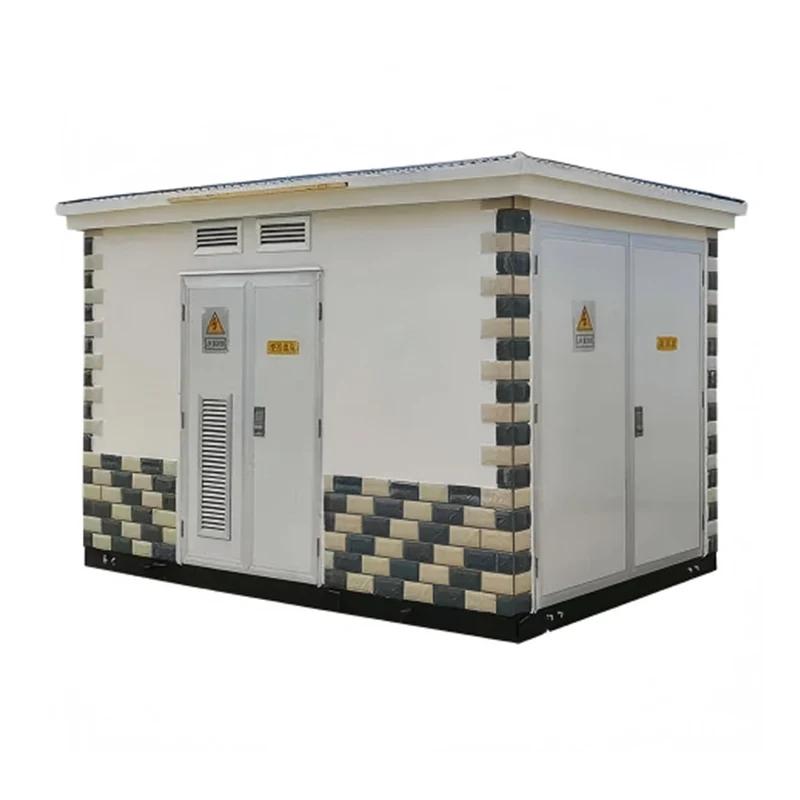

JUCEG, en tant qu'usine professionnelle de R&D et de fabrication de sous-station européenne de type boîte de 1 250 kVA en Chine, est spécialisée dans la production de masse, le contrôle de qualité ISO strict et le service OEM/ODM. La sous-station européenne de type boîte est un équipement de distribution d'énergie pré-assemblé de moyenne à grande capacité. La sous-station européenne de type boîtier intègre un appareillage haute tension, des transformateurs, des dispositifs de distribution basse tension et des équipements auxiliaires dans un boîtier à structure en acier préparé en usine. La sous-station européenne de type boîte de 1 250 kVA convient à la distribution d'énergie dans les réseaux électriques urbains, les parcs industriels, les bâtiments commerciaux et les nouveaux projets énergétiques. Cette capacité correspond à des spécifications standard et se retrouve couramment dans les produits de la série YBW/YBP, prenant en charge des niveaux de tension allant de 10 kV à 35 kV.
La sous-station européenne de type boîte est un ensemble pré-assemblé d'équipements de distribution d'énergie qui intègre un appareillage de commutation haute tension, des transformateurs de distribution et des dispositifs de distribution basse tension dans un boîtier métallique scellé. Il est originaire d’Europe et est largement utilisé dans le monde entier. Son concept de conception met l'accent sur la modularisation, la compacité, la haute protection et l'adaptabilité environnementale, et convient à des scénarios tels que la mise à niveau du réseau électrique urbain, l'intégration de nouvelles énergies et l'alimentation électrique industrielle.
-La sous-station européenne de type boîte est un type d'équipement électrique « clé en main » qui intègre la salle haute tension, la salle des transformateurs et la salle basse tension d'une sous-station traditionnelle dans une ou plusieurs enceintes standard de type conteneur, permettant un déploiement rapide et une relocalisation flexible.

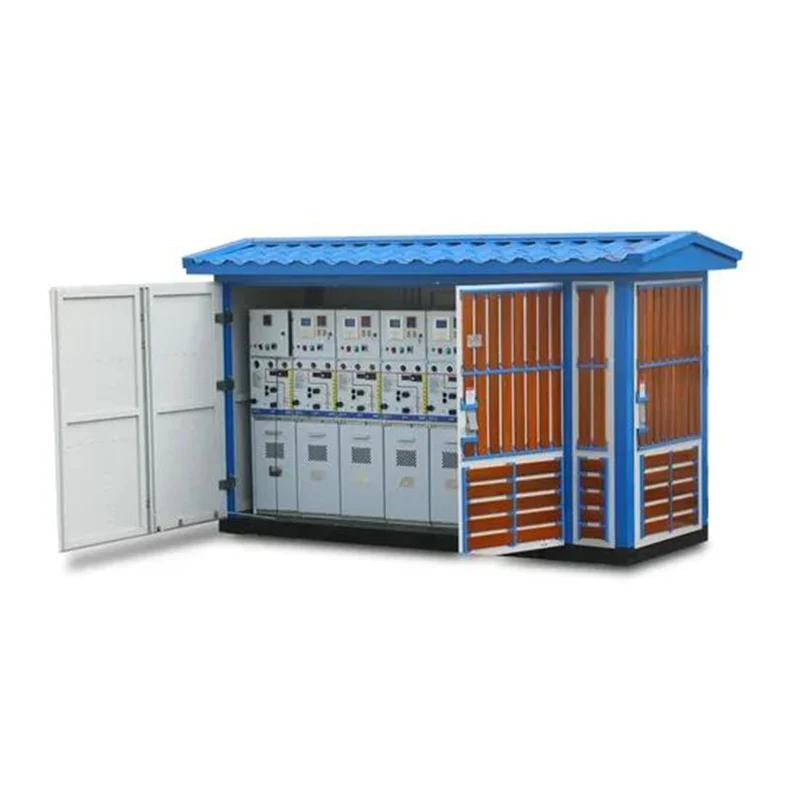

-L'aménagement adopte une configuration en trois parties « armoire haute tension + transformateur + armoire basse tension », chaque pièce fonctionnelle étant séparée indépendamment et n'interférant pas les unes avec les autres.
-La conception compacte donne une superficie de seulement 1/10 à 1/5 de celle d'une sous-station de construction civile conventionnelle pour la même capacité, ce qui la rend adaptée aux zones à espace urbain limité.
-Le boîtier est généralement constitué de plaques d'acier galvanisées ou de matériaux composites, avec un niveau de protection IP44 à IP54, capable de résister à des environnements difficiles tels que les tempêtes de pluie, le brouillard salin et la poussière.
La sous-station européenne de type boîte de -1 250 kVA utilise des couvertures de toit à double couche, des matériaux d'isolation et des systèmes de ventilation forcée pour s'adapter aux températures extrêmes allant de -40°C à +40°C, garantissant ainsi le fonctionnement stable de l'équipement.
-Les conduits d'air de dissipation thermique optimisés et les matériaux de réduction du bruit entraînent un bruit de fonctionnement inférieur à 55 dB, répondant aux exigences de protection de l'environnement des zones résidentielles.

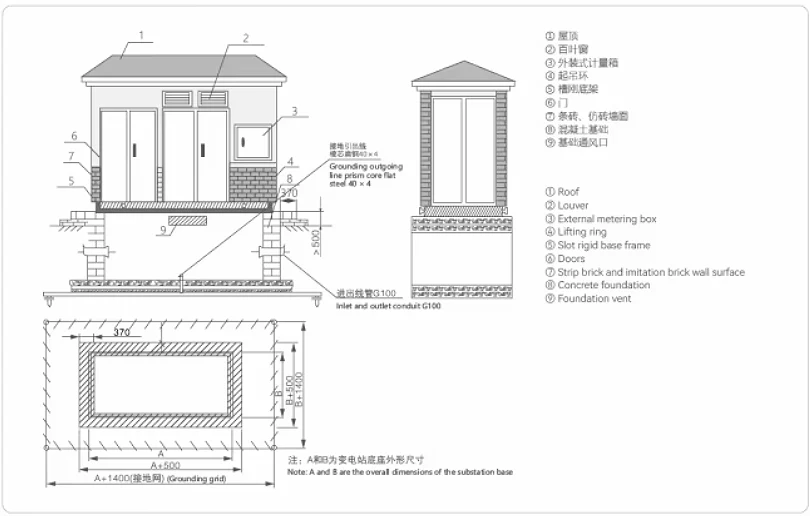

- Le matériau du boîtier peut être une plaque en alliage d'aluminium, une plaque en acier inoxydable, une plaque composite, une plaque de ciment renforcé de fibre de verre, etc.
- La base du poste est en acier galvanisé ou en ciment, avec une forte résistance à la corrosion et une résistance mécanique suffisante.
- Le toit applique une structure à double couche, qui présente une bonne isolation thermique, une bonne protection contre les radiations et un bon effet de ventilation.
- Chaque compartiment du poste est séparé par des plaques de fer pour former une petite chambre indépendante. Chaque compartiment est équipé d'installations d'éclairage. Le dessus du compartiment du transformateur est équipé d'un dispositif d'échappement automatique pour régler la température du compartiment du transformateur.

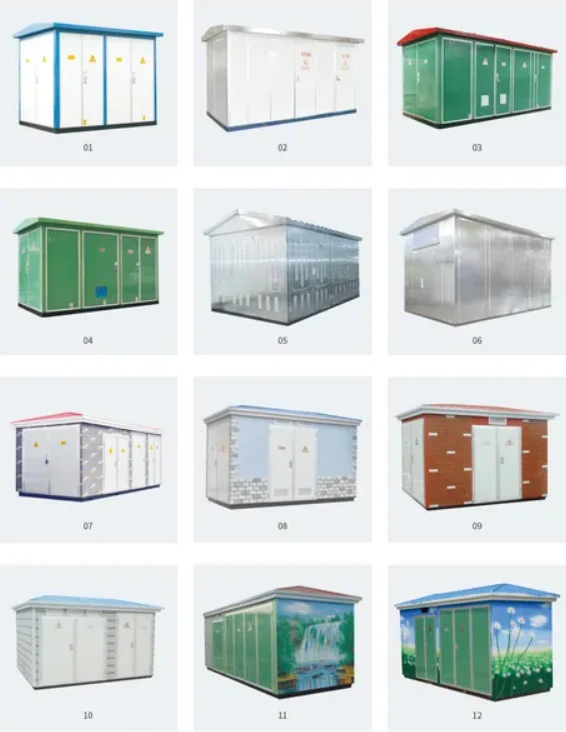

- La couleur de la sous-station peut être personnalisée pour s'adapter à l'environnement.
- Le transformateur peut être configuré avec un transformateur immergé dans l'huile ou un transformateur de type sec en conséquence.
1. Température ambiante élevée : +40ºC
2. Basse température ambiante : -25ºC
3. La température moyenne sur une période de 24 heures ne doit pas dépasser 30 °C.
4. Altitude : <1000m
5. Les critères d'humidité relative (HR) : l'humidité relative moyenne quotidienne ne dépasserait pas 95 % ; La moyenne mensuelle AH ne dépasserait pas 90 %
6. L’accélération horizontale n’est pas supérieure à 0,4 m/s2 et l’accélération verticale n’est pas supérieure à 0,2 m/s3.
7. Emplacement d'installation : Installer dans un endroit exempt d'incendie, de risque d'explosion et de gaz corrosifs chimiques et dans des zones bien ventilées.
8. Inclinaison du lieu d'installation : pas plus de 5 degrés
1. Transformateur de puissance GB1094.1-2-2013
2. Paramètres et exigences techniques du transformateur immergé dans l'huile triphasé GB/T6451-2015
3. Transformateur de puissance GB1094.3-2017
