Qu'est-ce qu'une sous-station de type boîte ?

Sous-station de type boîteest un ensemble complet préfabriqué et compact d'équipements de distribution qui combine un appareillage haute tension, des transformateurs de distribution et des dispositifs de distribution basse tension selon un certain schéma de câblage. Il est installé dans un boîtier à structure en acier entièrement fermé, résistant à l'humidité, à la rouille, à la poussière et au feu, et peut être directement utilisé pour la réduction de tension et la distribution d'énergie électrique.

Il est également connu sous le nom de sous-station préfabriquée ou de « transformateur en boîte », qui présente les caractéristiques d'un faible encombrement, d'une installation pratique et d'une mobilité. Il est largement utilisé dans les zones résidentielles, les transformateurs publics urbains, les entreprises industrielles et minières, les sources d'énergie de construction et les centrales électriques à énergie nouvelle.

Principaux types

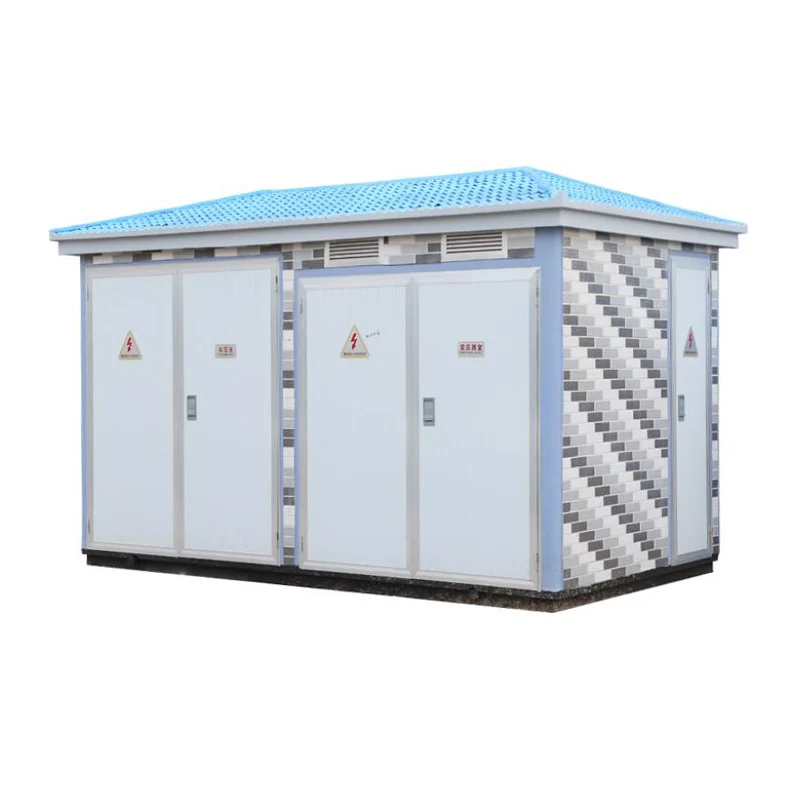

Transformateur de style européen : Intégration structurelle d'un appareillage haute tension, de transformateurs et d'un appareillage basse tension dans un seul boîtier, métaphoriquement appelé « construction d'une maison pour l'équipement ». De grande taille, mais facile à entretenir.

Transformateur en boîtier de style américain : intègre des interrupteurs de charge, des fusibles et des transformateurs dans le réservoir d'huile, avec une structure compacte et un volume de seulement 1/5 à 1/3 des transformateurs en boîtier de style européen de même capacité, adaptés aux zones à espace limité.

fonctionnalité de base

L'électricité haute tension (telle que 10 kV) est réduite en électricité basse tension (0,4 kV)

Comptage d’électricité et compensation de puissance réactive

Protection de ligne et contrôle automatique

Avantages des applications

Préfabrication en usine, installation rapide sur site

Conception entièrement fermée, adaptée aux environnements extérieurs difficiles

Réutilisable et adapté aux projets d'alimentation électrique temporaires (tels que les chantiers de construction et les expositions)

Ces dernières années, les sous-stations de type boîte ont également été utilisées pour des mises à niveau intelligentes, telles que l'équipement de systèmes de surveillance à distance et leur intégration dans les paysages urbains grâce à des embellissements peints, devenant ainsi des « boîtes de beauté urbaines ».
