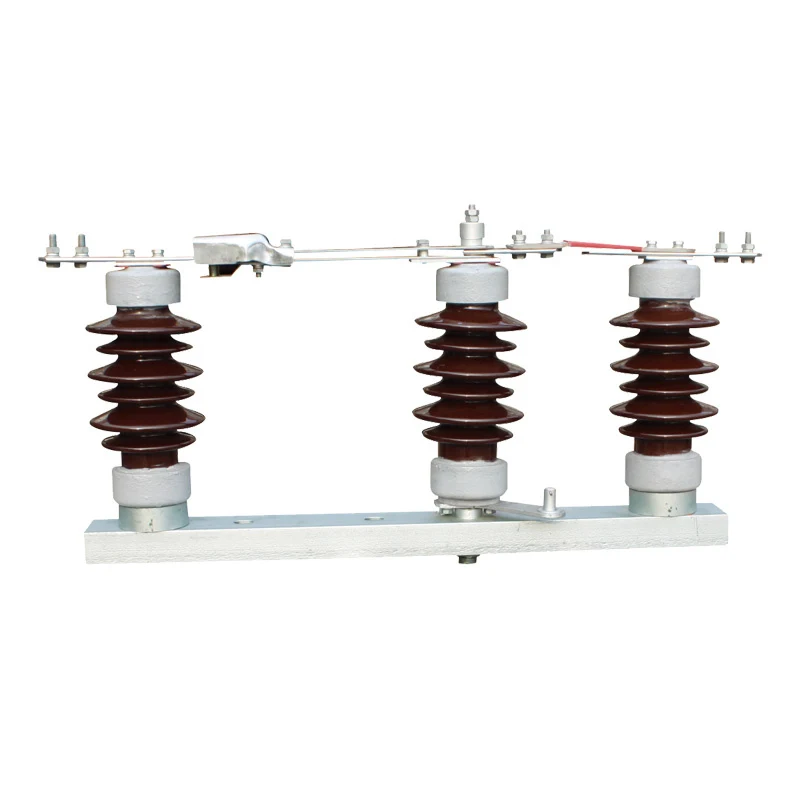

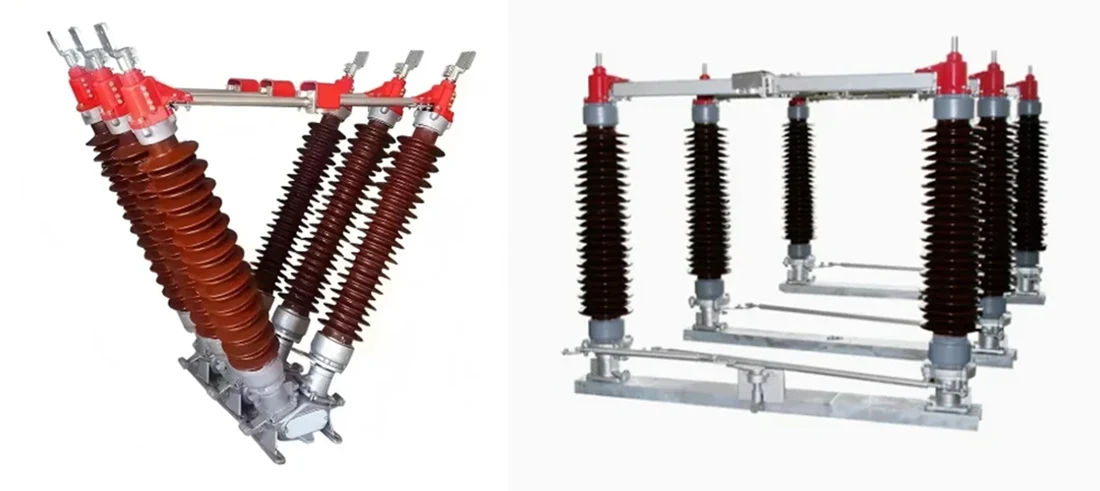

Commutateur d'isolement de coupure de charge extérieure GW4 220kv

Les sectionneurs CA extérieurs JUCEG sont conçus pour la commutation de courant à vide dans les lignes haute tension, la maintenance des jeux de barres et des disjoncteurs haute tension et l'isolation électrique des circuits haute tension. L'interrupteur d'isolement de charge extérieur GW4 220 kV présente une structure avancée, une résistance à la corrosion exceptionnelle, un fonctionnement pratique, des performances sûres et fiables et des caractéristiques électriques et mécaniques stables. Lorsque l'interrupteur principal est ouvert, une distance d'isolation visible est prévue pour garantir le respect des exigences de sécurité. Le mécanisme de commande est disponible en configuration manuelle (utilisant le mécanisme CSA) ou électrique (utilisant le mécanisme CJ11). La lame principale est construite en cuivre avec un épais placage d'argent sur les contacts ; les bornes de connexion utilisent des connecteurs flexibles conducteurs multicouches ; l'interrupteur de mise à la terre est doté de tubes conducteurs en alliage d'aluminium avec d'épais contacts en cuivre plaqué argent. Tous les composants en acier exposés subissent une galvanisation à chaud ou un traitement de revêtement Dacromet.

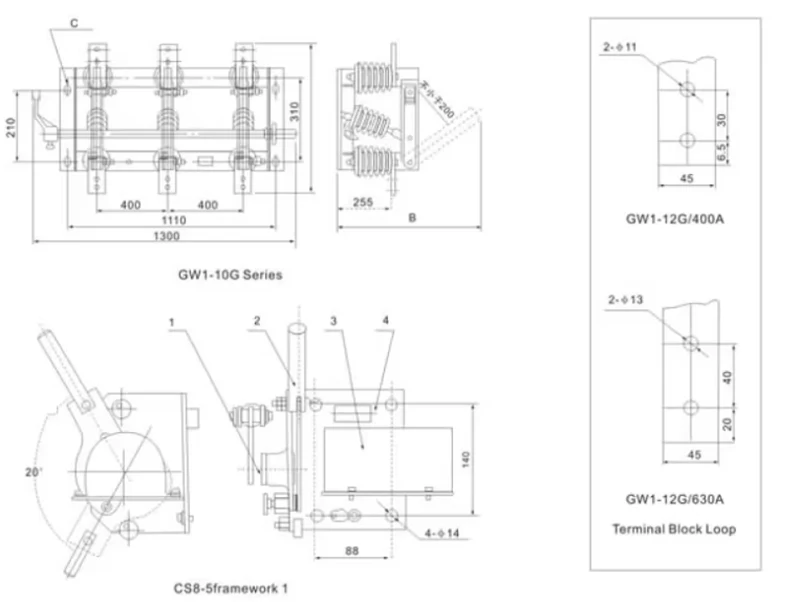

Paramètres

Nos atouts

Solutions de vannes industrielles de la meilleure qualité pour vous

JUCEG offre une garantie après livraison de 18 mois ou une garantie après installation de 12 mois pour tous les commutateurs fournis.

Le délai de livraison général est d'environ 8 semaines, avec l'utilisation de processus de production efficaces et de procédures de livraison rapides et standardisées.

Avec une chaîne d'approvisionnement de qualité mais rentable, nous proposons à nos clients un prix raisonnable et un faible coût après-vente, pour construire un partenariat sain et à long terme.

De l'enchère anticipée à l'expédition finale, nous disposons d'une équipe de professionnels prête à aider le client sur les problèmes commerciaux, techniques, de qualité et de transport.

Applications industrielles

Industrie pétrochimique

Dans les centrales électriques auto-approvisionnées ou les salles de distribution haute tension, ce dispositif est utilisé pour isoler les charges critiques, telles que les transformateurs redresseurs et les moteurs de compresseur, afin d'éviter une alimentation électrique accidentelle qui pourrait provoquer des accidents personnels et matériels.

Industrie de l'énergie

L'interrupteur d'isolement de coupure de charge extérieure GW4 220 kV est utilisé pour isoler la sortie du générateur, le transformateur principal et l'alimentation électrique de l'installation haute tension. Lors de la maintenance des équipements, il coupe la connexion avec le système sous tension pour assurer la sécurité des travaux de maintenance.

Sous-stations de traction

Les sous-stations de traction utilisées dans les chemins de fer électrifiés permettent un contrôle segmenté et une isolation des bras d'alimentation de la caténaire, garantissant ainsi la sécurité des opérations de mise hors tension sur la caténaire.

Secteur de la protection de l'environnement

Dans un système d'alimentation à double circuit, il est utilisé pour la commutation de bus et l'isolation de l'alimentation, améliorant ainsi la fiabilité de l'alimentation et prenant en charge un fonctionnement continu.

Conditions environnementales

L'environnement de fonctionnement du commutateur d'isolement de charge extérieur GW4 220 kV doit respecter la température ambiante, la température de fonctionnement ne doit pas dépasser +40 °C ni descendre en dessous de -15 °C. Pendant le stockage et le transport, il peut résister à une basse température de -30°C. L'altitude du lieu d'installation et d'utilisation ne doit pas dépasser 1 000 mètres. L'intensité sismique de la zone d'installation doit être contrôlée à 8 degrés ou moins. Dans le même temps, la pression du vent de l'environnement où se trouve l'équipement doit être ≤ 700 Pa. De plus, il est strictement interdit de déployer ce commutateur dans des endroits présentant des risques d'incendie et d'explosion, une pollution grave, une corrosion chimique et de fortes vibrations.

Avantages et bénéfices

• Conception compacte

• Toutes les pièces en acier soit en acier inoxydable, soit galvanisées à chaud

• Châssis de base solide et stable

• Contact principal avec protection contre le givrage

• Isolateurs disponibles en porcelaine ou alternativement en silicone

• Affaissement minimal pour la connexion en ligne grâce aux deux bornes fixes

• Chambre à arc en alliage AL antirouille entièrement entretenue

• Procédure d'arrêt sans arc extérieur

• Capacité de fermeture de court-circuit possible dans des conditions spécifiques

• Fixation sur la structure porteuse soit par serrage (pose libre) soit par vissage (trous dans le châssis)

• Installation et réglage faciles sur site

• Haute fiabilité : jusqu'à 1'000 cycles (selon le courant d'établissement)

• Toutes les pièces conductrices en argent, nickel ou étamé

• Pratiquement sans entretien
