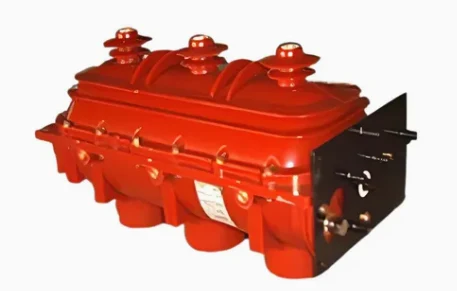

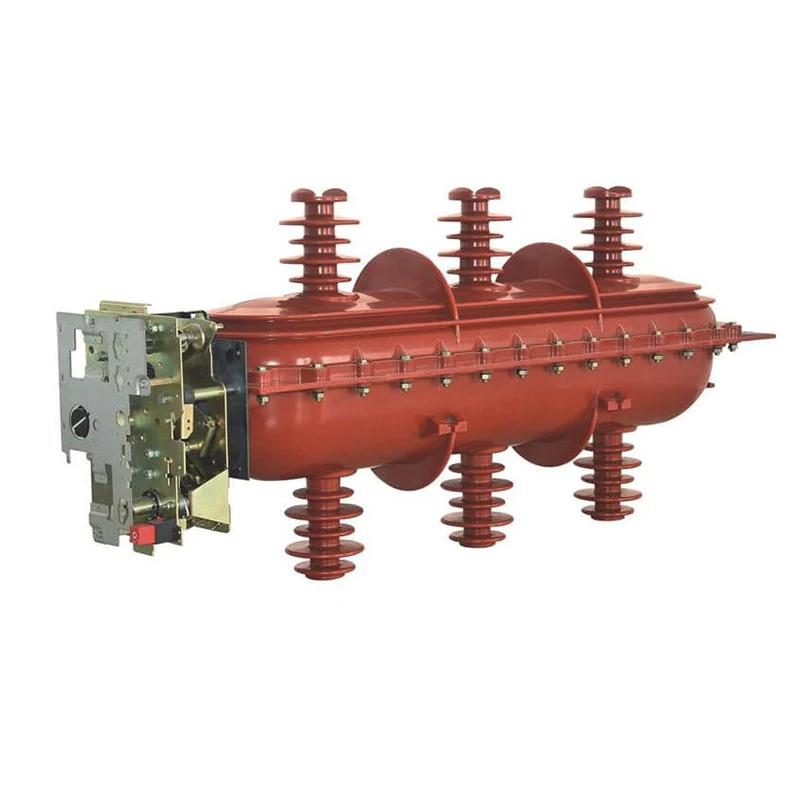

L'interrupteur de coupure de charge haute tension SF6, un composant électrique robuste et fiable disponible en 12 kV et 36 kV, constitue une solution polyvalente pour les systèmes d'alimentation triphasés principaux ou terminaux en anneau de 50 Hz, s'intégrant parfaitement aux équipements électriques industriels. Son rôle principal est de protéger les lignes critiques dans les systèmes de contrôle de charge de puissance 10 kV, garantissant une distribution d'énergie ininterrompue et sécurisée. Cet interrupteur de coupure de charge haute tension SF6 12 kV 36 kV, avec sa conception élégante mais robuste, peut ouvrir et fermer sans effort les courants de charge, les courants de boucle, les courants de transformateur à vide et les courants de charge de câble, ce qui en fait un outil indispensable pour gérer avec précision le flux électrique. En tant qu'appareil électrique composite, il a la capacité d'interrompre n'importe quel courant jusqu'à son courant de court-circuit nominal, offrant une couche vitale de protection et de fiabilité. Ses applications couvrent une large gamme d'équipements électriques, y compris les unités principales en anneau compactes et les sous-stations de type boîte résistantes aux intempéries, où l'efficacité de l'espace et les performances sont de la plus haute importance.
| Nombre | Nom | Unité | Données | |
| 1 | Tension nominale | kV | 12 | |
| 2 | Fréquence nominale | Hz | 50 | |
| 3 | Note actuelle | A | 630 | |
| 4 | Courant de tenue de crête nominal | kA | 50 | |
| 5 | Courant de tenue de courte durée évalué 4S | kA | 20 | |
| 6 | Courant de fermeture nominal | kA | 50 | |
| 7 | Courant de coupure nominal | Courant de coupure de charge active | A | 630 |
| Courant de coupure en boucle fermée | A | 630 | ||
| Courant de coupure de charge du câble | A | 10 | ||
| 8 | Tension de tenue à la fréquence industrielle 1 min interphase, à la terre/fracture | kV | 42/48 | |
| 9 | Résiste à la tension de choc de foudre en interphase, vers la terre/fracture | kV | 75/85 | |
| 10 | Pression relative du gaz Sf6 (pression relative de 20 °C) | MPa | ≤0,04 | |
| 11 | Tension de fonctionnement nominale (électrique) | V | AC220, DC220 | |
| 12 | Tension nominale du déclencheur shunt | V | AC220, DC220 | |
| 13 | Vitesse moyenne d'ouverture | MS | 3,5 ± 1,5 | |
| 14 | Vitesse moyenne de fermeture | MS | 3,5 ± 1,5 | |
| 15 | Simultanéité ouverture et fermeture triphasée | MS | ≤3 | |
| 16 | Résistance de la boucle principale | μΩ | ≤120 | |
| 17 | Le fonctionnement manuel est le plus présent pour le moment | N.m | ≤160 | |

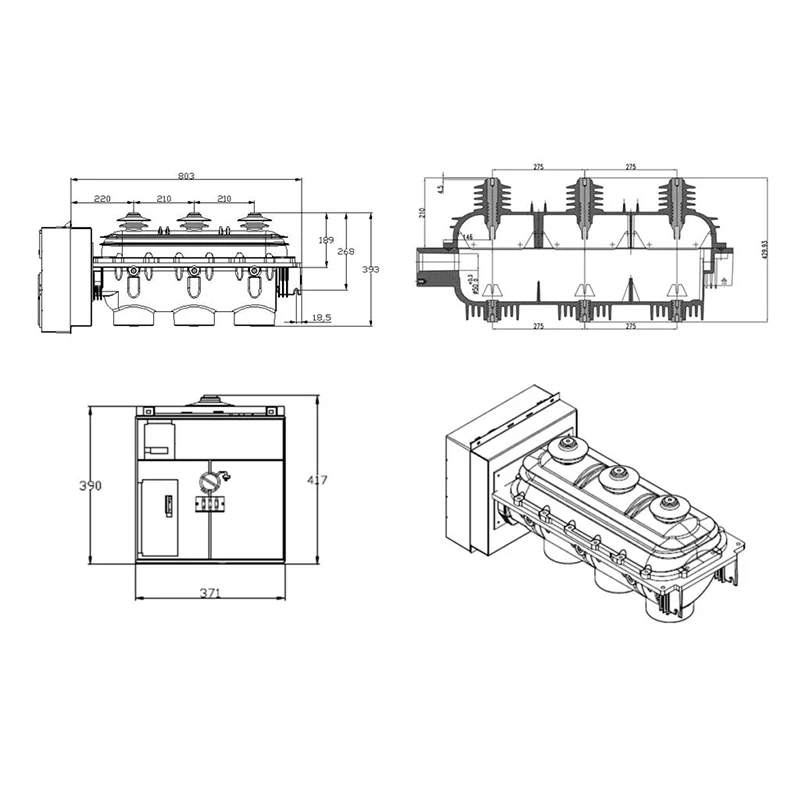

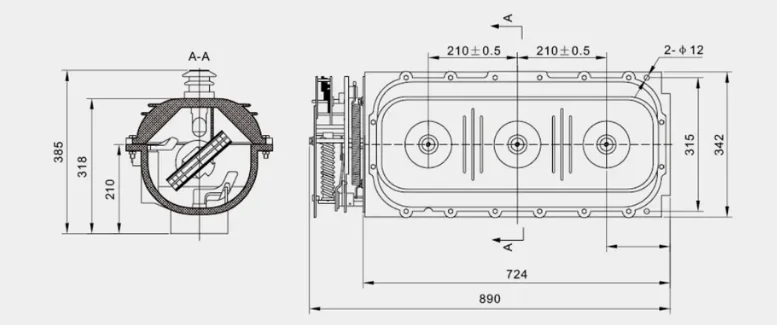

| 18 | Entraxe entre phases | mm | 210 ± 0,5 | |
JUCEG effectue des contrôles stricts avant livraison pour chaque commande, garantissant que chaque unité fonctionne parfaitement avant l'expédition. Aucun défaut n'est négligé, garantissant ainsi la sécurité de vos commandes en gros.
JUCEG propose une gamme complète de spécifications pour nos produits. Nous répondons à diverses exigences de projets et acceptons également les demandes personnalisées de clients internationaux.
Nous avons construit pour une utilisation à long terme, avec des performances fiables auxquelles vous pouvez faire confiance pour vos projets énergétiques.
Nous vous expédions les commandes directement. Pas d'intermédiaires, des délais de livraison plus rapides et de meilleurs prix pour nos clients grossistes du monde entier
a) Température de l'air
Température maximale : +40ºC ; Température minimale : -5ºC
b) Humidité
Humidité moyenne mensuelle : 95 % ; Humidité moyenne journalière : 90 %.
c) Altitude au-dessus du niveau de la mer
Altitude maximale d'installation : 2500m
d) L’air ambiant n’est apparemment pas pollué par des gaz, vapeurs, etc. corrosifs et inflammables.
e) Pas de secousses violentes fréquentes
1. Excellentes performances d’isolation
L'interrupteur de coupure de charge haute tension SF6 12 kV 36 kV présente des performances d'isolation exceptionnelles, qui peuvent isoler efficacement le champ électrique entre les conducteurs et les corps de mise à la terre, garantissant ainsi le fonctionnement normal et la sécurité électrique des équipements électriques. Surtout ces dernières années, avec l'augmentation des niveaux de tension, la demande d'isolateurs hautes performances a augmenté et le champ d'application des isolateurs est également devenu plus étendu.
2. Longue durée de vie
Les matériaux isolants sont généralement des matériaux céramiques à haute résistance, des matériaux en caoutchouc de silicone, des plastiques renforcés de fibres de verre, etc. Leur durée de vie est beaucoup plus longue que celle des matériaux métalliques traditionnels et ils peuvent maintenir d'excellentes performances d'isolation pendant une longue période.
3. Bonne résistance à la chaleur
L'isolant peut s'adapter aux environnements à haute température, maintenir d'excellentes performances d'isolation et peut résister à une haute pression, à un champ électrique et à une forte intrusion de courant. Par conséquent, il est largement utilisé dans les équipements électriques à haute tension.
4. Taux de recouvrement des coûts élevé
Bien que le prix de cet isolant soit plus élevé, sa durée de vie est également plus longue et il ne nécessite aucun entretien lors de son utilisation. Par conséquent, son taux de recouvrement des coûts est élevé et peut réduire les coûts d'utilisation pour l'utilisateur.
1. Quelle est la durée de la période de garantie ?
Normalement, la période de garantie est de 12 mois.
2. Quelles conditions de paiement acceptez-vous ?
T/T, Western Union et autres sur demande.
3. Qu'en est-il de l'essai de type ?
Notre client a réussi le test de type en Europe et nous avons également effectué un test de type en Chine.
4. Comment passer une commande ?
Veuillez nous envoyer vos besoins détaillés.
