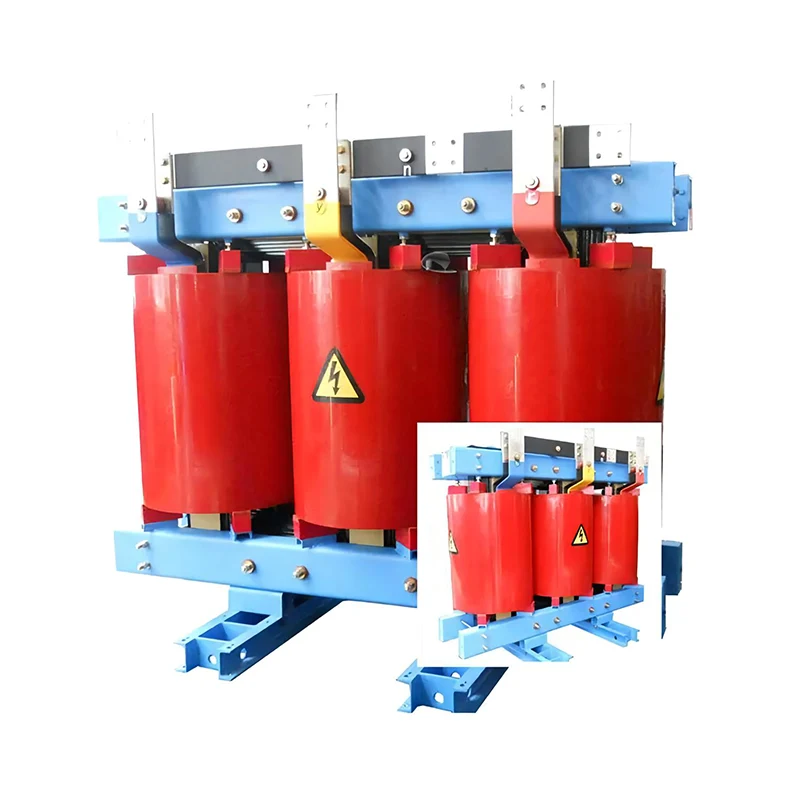

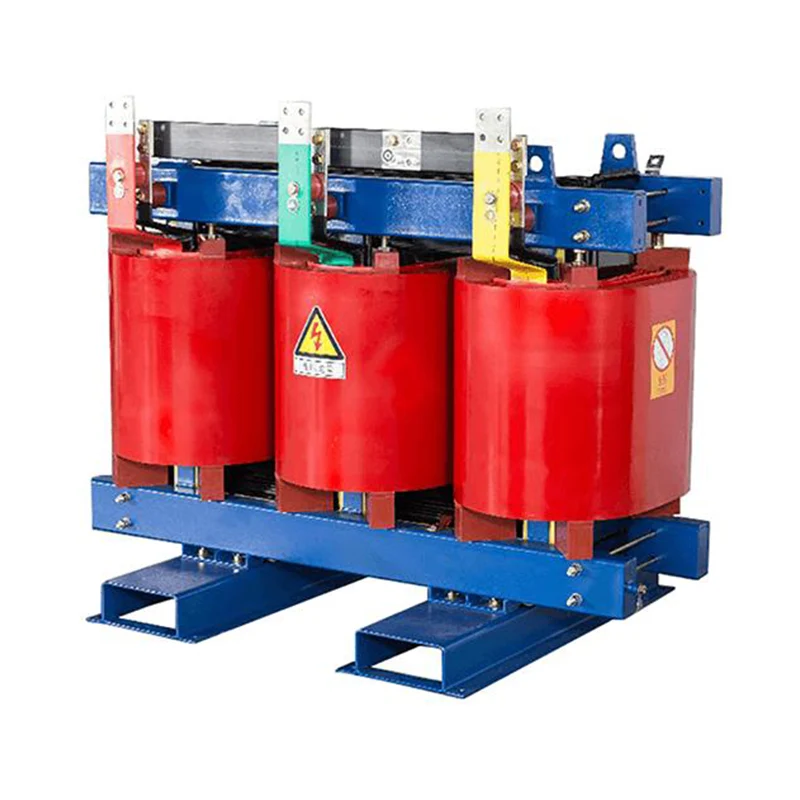

Transformateur en résine moulée 400KVA

Transformateur en résine coulée 400 KVA directement en usine – 50 % de réduction sur les commandes groupées. L'enroulement est entièrement encapsulé dans de la résine époxy en utilisant le processus de moulage de résine époxy, formant une couche isolante dense avec une résistance d'isolation extrêmement élevée. Cela peut prévenir efficacement les pannes électriques et les décharges locales. La valeur tangente de perte diélectrique (tanδ) de la résine époxy est extrêmement faible, ce qui réduit les pertes d'énergie et améliore l'efficacité du transformateur. La résine époxy coulée après coulée forme une structure en plastique renforcé de fibre de verre à haute résistance, qui peut résister aux chocs de courant de court-circuit, aux vibrations mécaniques et aux collisions pendant le transport, protégeant ainsi l'enroulement des dommages. Le transformateur en résine moulée 400KVA a de bonnes performances anti-fissuration et peut maintenir l'intégrité structurelle même dans des environnements présentant de grandes variations de température, empêchant ainsi la fissuration de la couche isolante et la défaillance de l'isolation qui en résulte. Le processus de coulée scelle complètement l'enroulement dans la résine époxy, empêchant efficacement l'humidité, la poussière et les gaz corrosifs de pénétrer et prolongeant la durée de vie du transformateur. Il convient aux environnements corrosifs tels que les industries chimiques et métallurgiques, ainsi qu'aux zones côtières à forte humidité ou aux emplacements souterrains.

1. Isolation de qualité H

Les transformateurs de puissance de la série SG10 utilisent des matériaux de qualité et une nouvelle technologie pour obtenir une isolation de qualité H. Ils sont utilisés de manière fiable à une température ambiante allant jusqu'à 180 ºC et la partie principale du transformateur peut supporter jusqu'à 220 ºC.

2.Safety

Les transformateurs de puissance de la série SG10 utilisent des matériaux isolés ignifuges et résistants à l'humidité, le matériau combustible ne représente que 10 % du transformateur en résine époxy. Il n'y a pas de vapeurs toxiques pendant une longue période de combustion à 800 °C.

3.Reliable

Les transformateurs de puissance de la série SG10 utilisent une conception et une technologie de bobine spéciales pour obtenir une résistance à l'humidité, à la moisissure et à la renommée. Il peut supporter des chocs thermiques élevés sans décharge partielle.

4. Forte capacité de surcharge

Le transformateur de puissance de la série SG10 peut supporter une capacité nominale de 120 %. Il peut fonctionner longtemps sous IP23 sans refroidissement par air forcé.

Spécification technique

Données techniques pour le transformateur de type sec triphasé en résine époxy de classe 35KV

Données techniques pour le transformateur de type sec triphasé en résine époxy de classe 20KV

Données techniques pour le transformateur de type sec triphasé en résine époxy de classe 10KV

Considérations de sélection

1. Sélectionnez la capacité nominale appropriée en fonction des conditions de charge réelles, en tenant compte de la demande de croissance future de la charge. La capacité nominale du transformateur en résine coulée de 400 KVA doit être égale ou supérieure à la capacité nominale de la charge pour répondre aux exigences actuelles et envisager une expansion future.

2. Confirmez l'altitude, la température ambiante, l'humidité et d'autres conditions de l'emplacement d'installation du transformateur en résine moulée 400KVA. Si nécessaire, sélectionnez des transformateurs spécialement conçus.

Pour les transformateurs extérieurs, choisissez des produits offrant des degrés de protection plus élevés pour faire face à diverses conditions météorologiques complexes.

3. En fonction de l'espace d'installation et des exigences de protection, sélectionnez le niveau de protection et la méthode de refroidissement appropriés.

Pour les endroits avec un espace limité, un transformateur de petite taille et léger doit être choisi pour faciliter l'installation et la maintenance.

4. Confirmez la tension nominale et la plage de fluctuation de tension du système et sélectionnez les niveaux de tension correspondants pour les côtés haut et bas.

La tension nominale du transformateur doit être égale ou supérieure à la tension nominale du système pour garantir une transmission de puissance stable.

5. En fonction de la méthode de mise à la terre du système et des caractéristiques de charge, sélectionnez le groupe de connexion approprié.

Les groupes de connexion courants incluent Dyn11, Yyn0, etc. Vous pouvez choisir en fonction de vos besoins réels.
