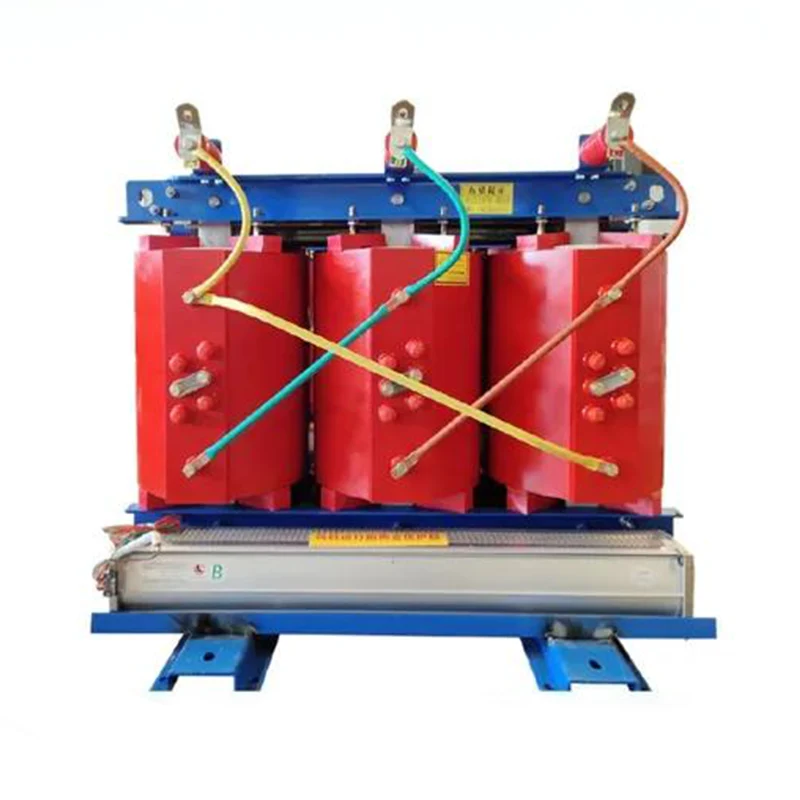

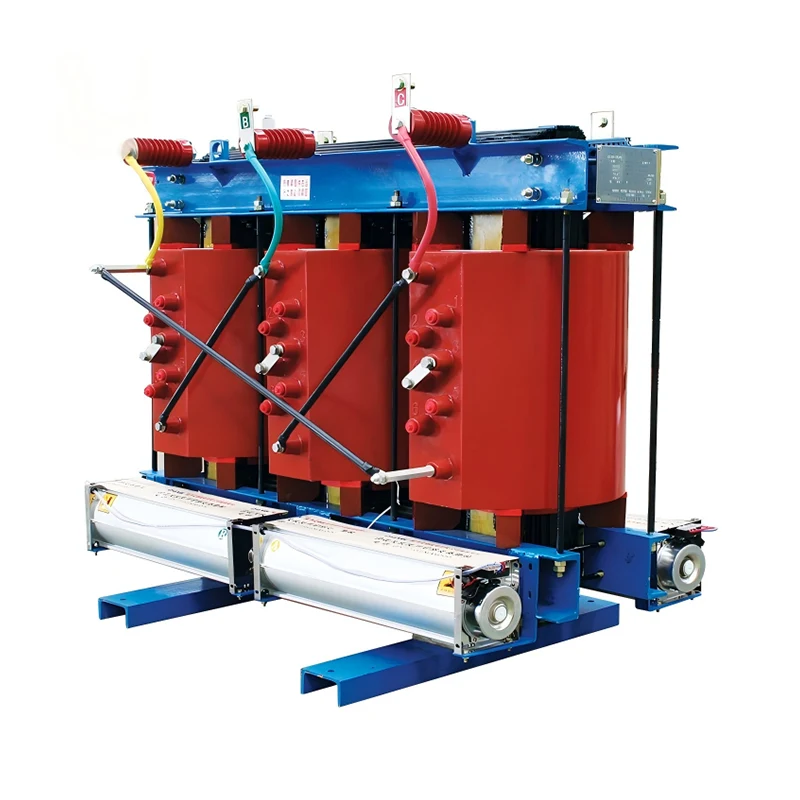

Transformateur de puissance de type sec à noyau

En tant que fabricant professionnel, nous aimerions vous fournir un transformateur de puissance de type sec de type noyau JUCEG. Et nous vous offrirons le meilleur service après-vente et une livraison rapide. La structure à noyau de fer de type cœur est adoptée, où la colonne à noyau de fer et le joug forment un circuit magnétique fermé, et l'enroulement est gainé autour de la colonne à noyau de fer. Le noyau de fer est généralement fabriqué en empilant des tôles d'acier au silicium laminées à froid de haute qualité à haute conductivité magnétique pour réduire les pertes à vide et le courant à vide. La surface du noyau en fer est recouverte d'une résine spéciale pour empêcher l'humidité et la rouille et réduire le bruit de fonctionnement. L'enroulement est traité avec un moulage en résine époxy ou une isolation par imprégnation pour former une structure en fibre de verre à haute résistance, qui présente d'excellentes performances électriques et une excellente résistance mécanique. Des tubes isolants sont placés entre les enroulements haute et basse tension pour augmenter l'isolation électrique, et des blocs d'espacement et des plaques de support sont utilisés pour contraindre les bobines afin d'assurer la stabilité et la fiabilité des enroulements. Le transformateur de puissance de type sec à noyau repose principalement sur la convection d'air ou le refroidissement par air forcé pour la dissipation thermique. Lors de l'utilisation du refroidissement naturel par air (AN), le transformateur peut fonctionner en continu à sa capacité nominale pendant une longue période. Lors de l'utilisation du refroidissement à air forcé (AF), l'efficacité de la dissipation thermique est améliorée en augmentant le nombre de ventilateurs, et la capacité de sortie du transformateur peut être augmentée de 50 %, ce qui convient au fonctionnement en surcharge intermittente ou au fonctionnement en cas de surcharge accidentelle d'urgence.

Types de transformateurs secs :

1. Transformateur de type sec en résine moulée (CRT) :

Utilise de la résine époxy pour encapsuler les enroulements, les protégeant de l'humidité, de la poussière, de la corrosion et d'autres facteurs environnementaux.

Convient aux zones très humides, aux installations intérieures et aux zones à risque d'incendie en raison de sa nature non hygroscopique, non inflammable et sans entretien.

Disponible dans des puissances nominales de 25 kVA à 12 500 kVA, avec une classe d'isolation F (échauffement de 90°C).

2. Transformateur imprégné de pression sous vide (VPI) :

Imprègne les enroulements avec de la résine polyester de classe H sous vide et sous pression, éliminant les espaces d'air ou les vides dans l'isolation.

Améliore la résistance mécanique, la rigidité diélectrique et la stabilité thermique.

Convient aux installations extérieures, aux événements sismiques et aux fluctuations de température grâce à sa construction robuste, son boîtier résistant à l'humidité et son faible coefficient de dilatation thermique.

Données techniques

Avantages

Excellentes performances d'isolation électrique : après avoir été imprégné, le transformateur de puissance de type sec à noyau peut pénétrer complètement la résine époxy dans l'intérieur de l'enroulement, comblant les espaces entre les matériaux isolants et améliorant les performances globales d'isolation. La couche d'isolation du bobinage imprégnée est uniforme et dense, réduisant le risque de décharge locale et améliorant la fiabilité du transformateur.

Résistance mécanique améliorée : Après imprégnation, la résine époxy se solidifie étroitement avec le bobinage, formant une structure intégrale, ce qui améliore la résistance mécanique et la résistance aux vibrations du bobinage. Le processus d'imprégnation peut fixer la position des matériaux isolants et les empêcher de se desserrer ou de se déplacer en raison des vibrations ou des changements de température.

Résistance à l'humidité et à la moisissure : le processus d'imprégnation forme un film protecteur dense sur la surface d'enroulement, empêchant efficacement l'humidité de pénétrer et empêchant les matériaux isolants de devenir humides et moisis. Grâce au traitement de résistance à l'humidité et à la moisissure, la durée de vie des matériaux isolants du transformateur est prolongée et les défauts causés par le vieillissement de l'isolation sont réduits.

Amélioration des performances de dissipation thermique : le traitement d'imprégnation du transformateur de puissance de type sec à noyau peut combler les espaces entre les matériaux isolants, réduire la couche d'air et améliorer l'efficacité de la conduction thermique, aidant ainsi l'enroulement à dissiper la chaleur. Combiné à une conception de ventilation raisonnable, le transformateur de type sec imprégné peut également atteindre de bonnes performances de dissipation thermique.

Rentabilité : par rapport au type coulé, le traitement d'imprégnation peut utiliser moins de résine époxy dans certains cas, réduisant ainsi les coûts des matériaux. Le traitement d'imprégnation convient aux enroulements de différentes formes et tailles, présente une grande flexibilité de processus et peut répondre à divers besoins.
