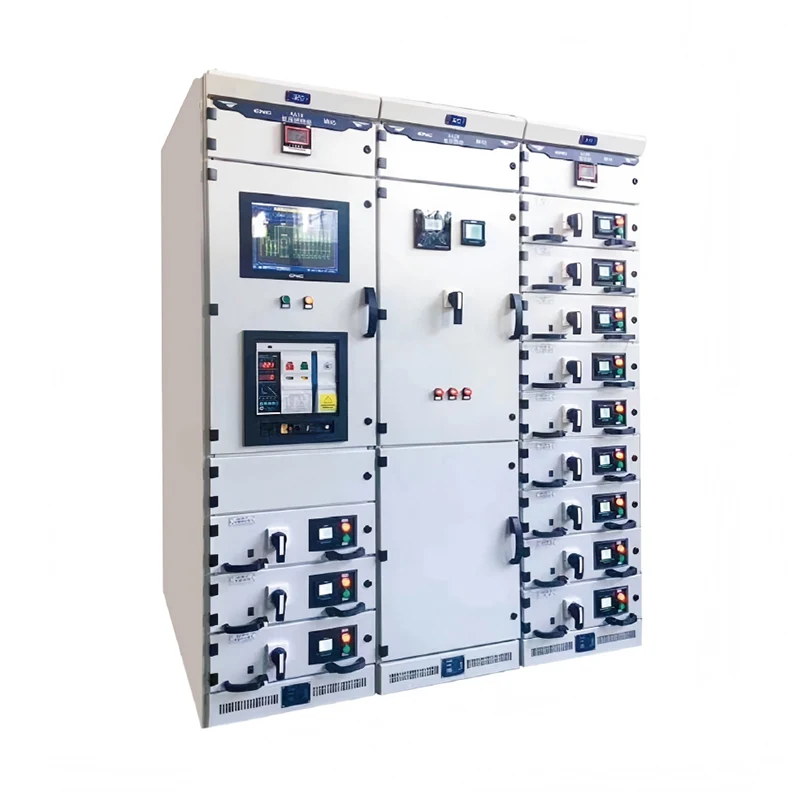

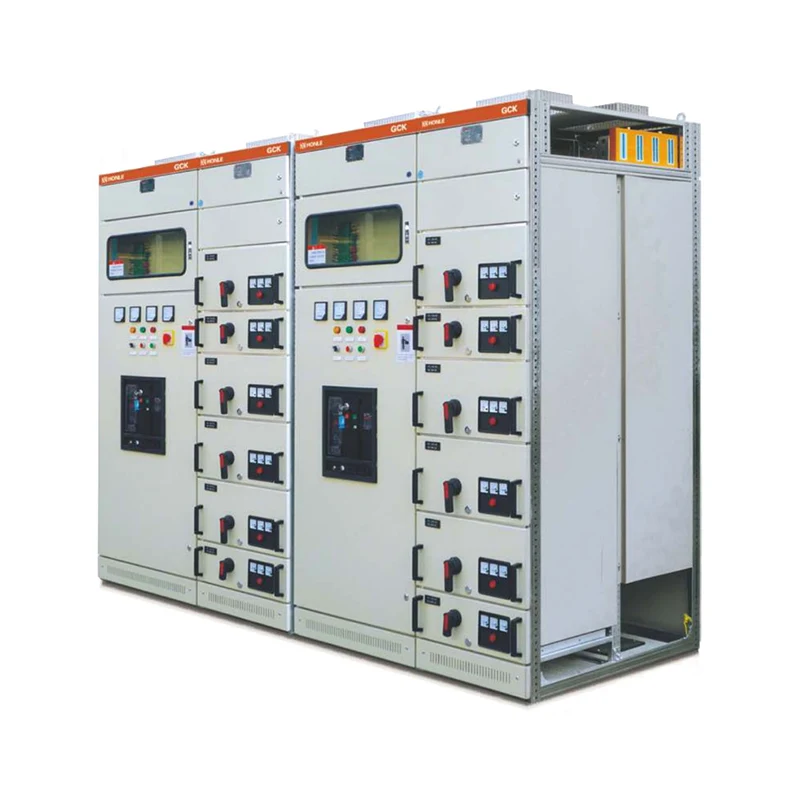

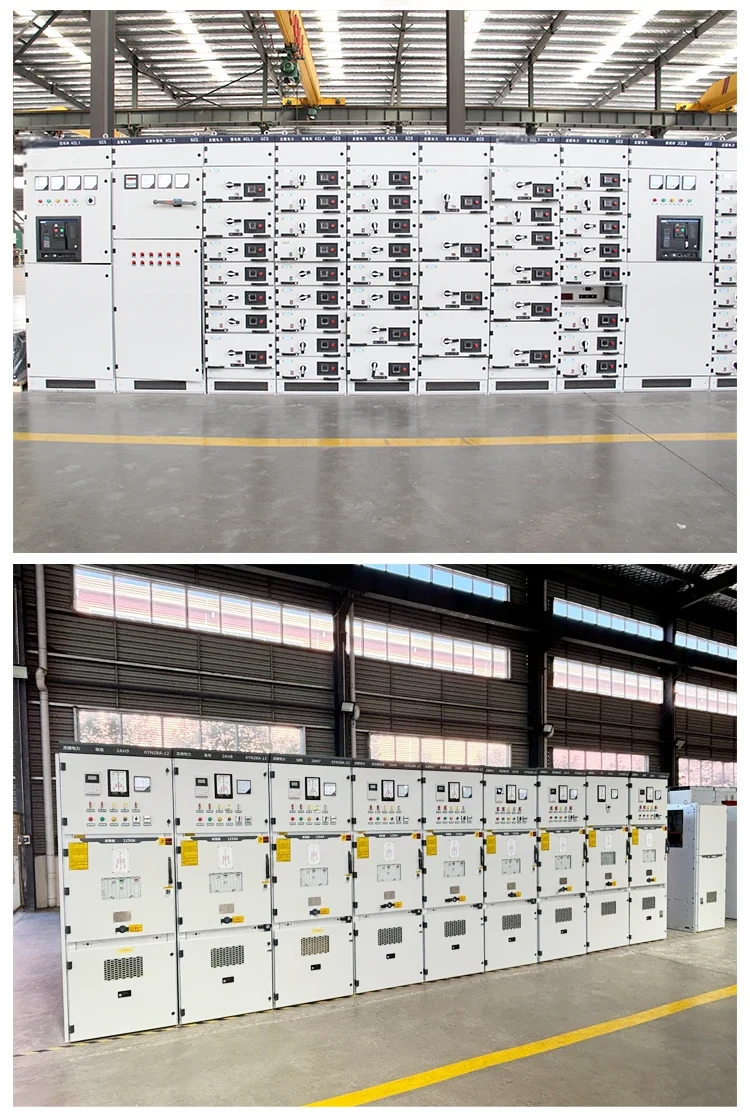

Appareillage de commutation débrochable basse tension GCK

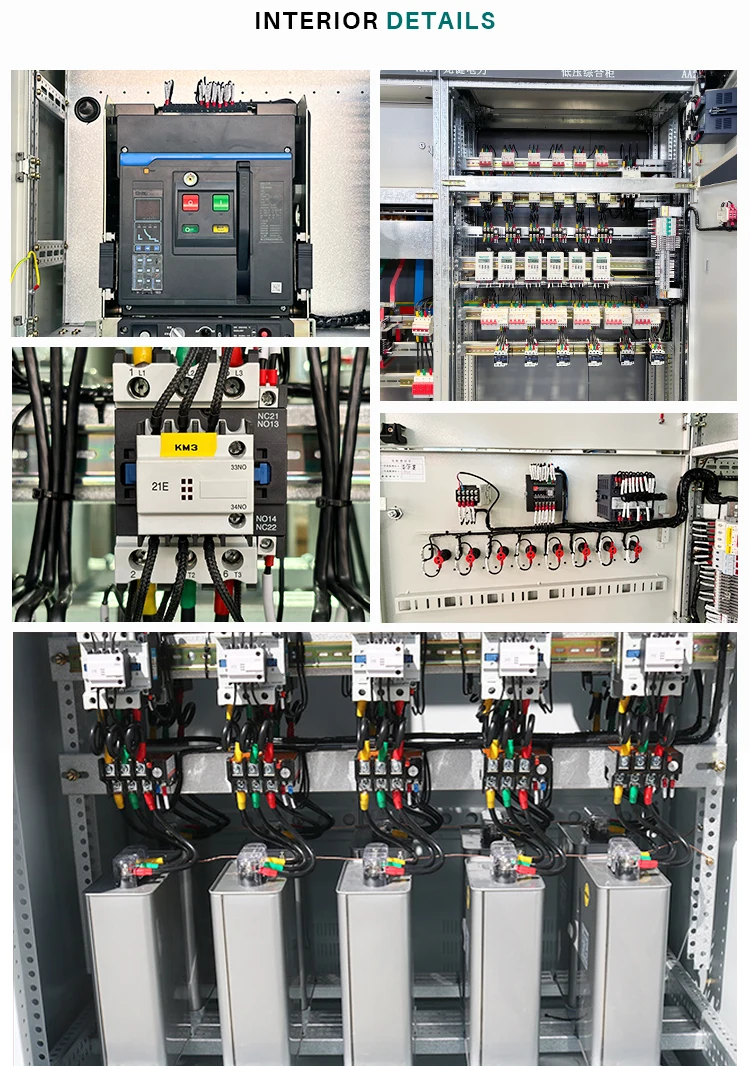

Vous pouvez être assuré d'acheter un appareillage de commutation débrochable basse tension JUCEG GCK dans notre usine. La structure d'assemblage combinée est adoptée et tous les composants du cadre de l'armoire sont reliés par des vis, évitant ainsi la déformation et les contraintes de soudage et améliorant la précision et le niveau de standardisation. L'armoire est divisée en trois sections isolées : chambre de jeu de barres, chambre d'unité fonctionnelle et chambre de câbles, ce qui peut empêcher efficacement la propagation des accidents et faciliter la maintenance en direct. Le niveau de protection peut atteindre IP30/IP40. Le bloc-tiroirs est équipé d'un système de verrouillage mécanique, prenant en charge la maintenance en direct. La fiche du circuit principal du mécanisme débrochable basse tension GCK adopte un boîtier en plastique technique ignifuge pour l'étanchéité, et la structure de la vanne se ferme automatiquement lorsque le tiroir est retiré, garantissant ainsi la sécurité opérationnelle. L'extraction et l'insertion de l'unité fonctionnelle (tiroir) sont des opérations à levier, pratiques et fiables à utiliser. Le bloc-tiroirs et la porte sont verrouillés mécaniquement par le mécanisme de commande de l'interrupteur principal. Lorsque l'interrupteur principal est en position fermée, la porte ne peut pas être ouverte, ce qui facilite l'entretien en toute sécurité des équipements électriques. Les composants ont une grande polyvalence, une bonne applicabilité et un niveau de standardisation élevé. La hauteur du bloc-tiroirs est modulaire, ce qui facilite sa combinaison et son extension selon les besoins.

Spécifications techniques

Tension nominale : AC 380 V, 660 V.

Courant nominal : jeu de barres horizontal jusqu'à 4 000 A, jeu de barres vertical jusqu'à 1 600 A

Courant de tenue nominal à court terme : valeur efficace 50 kA, 80 kA, valeur maximale 105 kA, 176 kA

Classe de protection : IP30, IP40

La température de l'air ambiant autour de l'appareillage de commutation débrochable basse tension GCK ne dépasse pas +40 ℃, n'est pas inférieure à -5 ℃ (certains produits peuvent être aussi bas que -25 ℃) et la température moyenne sur 24 heures ne dépasse pas +35 ℃. L'humidité relative ne dépasse pas 50 % à la température la plus élevée de +40 ℃ et peut avoir une humidité relative plus élevée à des températures plus basses.

L'altitude ne dépasse pas 2000 m (certains produits ne nécessitent pas plus de 1000 m). Niveau de pollution 3.

Manuel d'instructions

1.Installation :

Avant l'installation, il est nécessaire de vérifier si l'appareillage de commutation débrochable basse tension GCK est intact et s'il a été humide. Vérifiez également s'il y a des pièces manquantes ou des dommages pendant le transport conformément à la liste de colisage.

L'armoire électrique doit être installée dans un endroit propre, sec et bien ventilé. Évitez de l'installer dans des endroits contenant des gaz, des vapeurs ou des poussières explosives corrosives.

Pendant l'installation, suivez le manuel d'installation et d'utilisation du produit pour garantir la séquence d'installation correcte et que la qualité de l'installation répond aux normes.

Lors de l'assemblage de l'armoire électrique en sections, utilisez des boulons pour serrer au niveau des trous de jonction afin d'assurer une connexion ferme et fiable entre les armoires.

2. Fonctionnement :

Avant l'utilisation, vérifiez si l'équipement électrique et le câblage à l'intérieur de l'armoire électrique sont conformes aux exigences du dessin, si les bornes sont marquées de chiffres et si le câblage est soigné et ferme.

Pendant le fonctionnement, suivez strictement les procédures de fonctionnement pour éviter toute opération accidentelle pouvant causer des dommages à l'équipement ou des blessures.

L'extraction et l'insertion du bloc-tiroirs doivent être effectuées lorsque l'interrupteur principal est en position ouverte pour garantir un fonctionnement en toute sécurité.

Il y a un dispositif de verrouillage mécanique entre le mécanisme de commande et la porte. Ce n'est que lorsque l'interrupteur principal est en position ouverte que la porte peut être ouverte, facilitant ainsi l'entretien et le remplacement des équipements électriques.

3. Entretien :

Nettoyez et inspectez régulièrement l'appareillage de commutation débrochable basse tension GCK pour vous assurer que la surface de l'équipement est propre et exempte de poussière, et que les contacts de l'équipement électrique sont en bon état.

Vérifiez régulièrement la fiabilité du verrouillage mécanique et du verrouillage électrique pour garantir la sécurité du fonctionnement de l'équipement.

Vérifiez et testez régulièrement si tous les compteurs et relais fonctionnent correctement pour garantir la fonction de protection normale de l'équipement.

Inspectez et testez régulièrement le dispositif de mise à la terre de l'armoire électrique pour vous assurer que le dispositif de mise à la terre est ferme et fiable.
