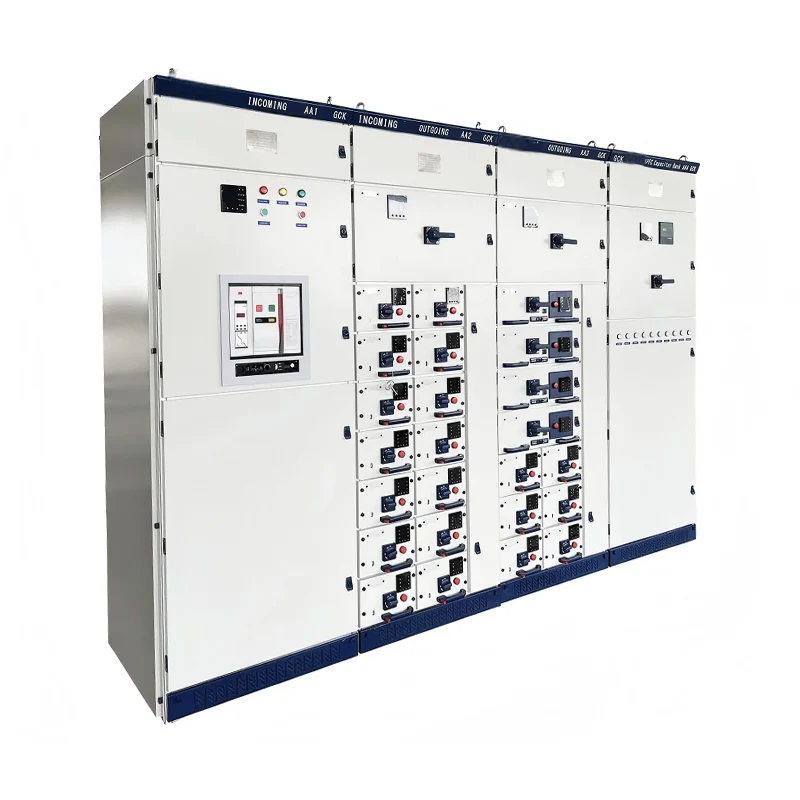

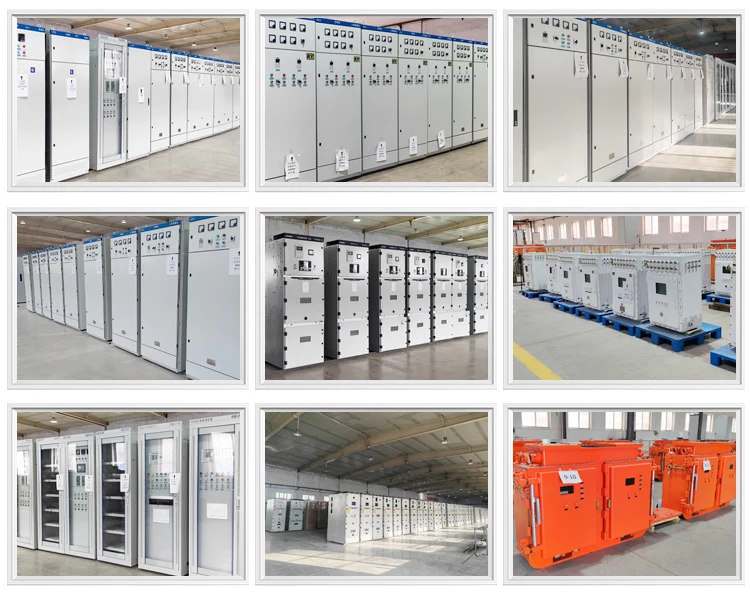

Appareillage de commutation débrochable basse tension GCS

JUCEG est un fabricant et fournisseur spécialisé dans la fourniture d'appareillages de commutation débrochables basse tension GCS. L'appareillage de commutation débrochable basse tension GCS a été largement adopté par les utilisateurs de puissance et convient à la distribution, au contrôle centralisé des moteurs électriques, à la compensation de puissance réactive, etc. ci-dessous. L'appareillage de commutation débrochable basse tension GCS a été largement utilisé dans les grandes centrales électriques, les systèmes pétrochimiques et d'autres endroits présentant des niveaux d'automatisation et des exigences élevées en matière d'interfaces informatiques. En tant que dispositif de distribution basse tension pour courant alternatif triphasé avec une fréquence de 50 (60) Hz, une tension de fonctionnement nominale de 380 V (400 V, 660 V) et un courant nominal de 4 000 A ou moins, il est utilisé dans les systèmes de production et d'alimentation d'énergie pour la distribution, le contrôle centralisé des moteurs et la compensation de puissance réactive, jouant un rôle important.

Spécifications techniques

Tension nominale : circuit principal AC 380 V (400 V, 660 V), circuit auxiliaire AC 220 V, 380 V (400 V), DC 110 V, 220 V.

Fréquence nominale : 50 (60) Hz.

Tension d'isolation nominale : 660 V (1 000 V).

Courant nominal : bus horizontal ≤ 4 000 A, bus vertical (MCC) 1 000 A.

Courant de tenue à court terme nominal du bus : 50 kA, 80 kA (1 s).

Courant de tenue de crête nominal du bus : 105 kA, 176 kA (0,1 s).

Tension de test de fréquence d'alimentation : circuit principal 2 500 V/1 min, circuit auxiliaire 1 760 V/1 min (certains matériaux mentionnent 2 000 V/1 min).

Types d'appareillage de commutation : débrochable ou fixe

Les appareillages débrochables et fixes possèdent des attributs distinctifs qui permettent leur application dans différentes situations des systèmes d'alimentation électrique. L’appareillage de commutation débrochable basse tension GCS est conçu pour les applications où les facteurs variables et la facilité d’accès sont très importants. Ces systèmes permettent le retrait unique d’un composant spécifique sans affecter l’ensemble du système, simplifiant ainsi les processus de maintenance et de mise à niveau. Ce type d'appareillage de commutation est approprié dans les systèmes électriques complexes, car les temps d'arrêt doivent être évités autant que possible. D’un autre côté, les appareils de commutation fixes sont systématiquement plus durables et moins coûteux ; cependant, il cible les zones où l'entretien des actifs est rare et où la demande de remplacement d'équipement est faible. Ils apportent une solution relativement plus contrainte, indispensable dans certaines installations confinées.

Lors de l'examen des trois premiers résultats de recherche, une tendance a émergé de la recherche, qui s'est concentrée sur certains paramètres techniques clés qui distinguent ces types d'appareillage :

· Accessibilité : La préoccupation majeure concernant les unités amovibles est qu'elles soient facilement accessibles, permettant ainsi une maintenance, une réparation et un remplacement faciles et rapides des composants, ce qui est le cas des systèmes qui ont des exigences de disponibilité élevées.

· Coût : Les appareillages fixes sont toutefois préférés, notamment pour des raisons de coût, car ils sont moins chers en raison de leur structure simple et de leurs faibles exigences de maintenance.

· Taille : La nature compacte des appareillages fixes est également indiquée comme le principal avantage dans les situations où le placement spatial est concerné.

Comment fonctionne un appareillage débrochable GCS ?

1. Fonction globale et composition :

L'appareillage de commutation débrochable basse tension GCS est un dispositif de distribution d'énergie CA triphasé avec une tension de fonctionnement nominale de 380 V (extensible à 400 V et 660 V) et un courant nominal allant jusqu'à 4 000 A (la version améliorée peut atteindre 6 300 A). Ses fonctions principales comprennent la distribution d'énergie, le contrôle centralisé des moteurs électriques et la compensation de la puissance réactive. Il est largement utilisé dans les centrales électriques, les industries pétrochimiques, la métallurgie, le textile, les immeubles de grande hauteur et les systèmes de distribution d'énergie d'autres industries.

2. Conception de tiroir modulaire :

L'armoire électrique adopte une structure de type tiroir. Chaque tiroir est une unité fonctionnelle indépendante, avec un module de hauteur de 160 mm. L'appareillage de commutation débrochable basse tension GCS est divisé en cinq séries de tailles : 1/2 unité, 1 unité, 1,5 unité, 2 unités et 3 unités. La hauteur du tiroir est réglable, tandis que la largeur et la profondeur sont fixes, garantissant l'interchangeabilité des mêmes unités fonctionnelles. Le panneau de tiroir est équipé d'indicateurs de position tels que « ouvert », « fermé », « test » et « retrait », et est également livré avec un dispositif de verrouillage mécanique pour empêcher tout fonctionnement accidentel. Le tiroir est poussé vers l'avant à travers une fente coulissante et une structure de bloc coulissant, et le dispositif de verrouillage à ressort améliore la stabilité et empêche la surchauffe des composants ou le détachement du tiroir.

3. Isolation de la salle de fonction et disposition du jeu de barres :

L'armoire est divisée en salle d'unité fonctionnelle, salle de jeux de barres et salle de câbles. Chaque pièce est strictement isolée pour éviter la propagation des pannes. La salle des unités fonctionnelles accueille le bloc-tiroirs, la salle des jeux de barres organise le jeu de barres horizontal et la salle des câbles réalise l'entrée et la sortie haut-bas des câbles. Le jeu de barres horizontal est disposé en position horizontale à l'arrière de l'armoire, améliorant la capacité à résister aux forces électriques et permettant au circuit principal d'avoir une résistance élevée aux courts-circuits (le courant dynamique stable peut atteindre 76 kA). Le jeu de barres vertical a un courant nominal de 1 000 A (pour les armoires MCC), répondant aux exigences de distribution d'énergie de grande capacité.

4. Connexion électrique et conception de l'adaptateur :

Plug-in et adaptateur : les lignes entrantes et sortantes du tiroir utilisent un nombre différent de structures de bandes de composants enfichables en fonction de la taille actuelle pour assurer un contact fiable. Le tiroir 1/2 unité est connecté au compartiment câbles via l'adaptateur de type plaque arrière ZJ-2. Le tiroir de l'unité adopte la structure de type tige ou tube de l'adaptateur de type ZJ-1 pour réduire l'augmentation de la température et améliorer la fiabilité. La conception du compartiment à câbles du tableau de commutation débrochable basse tension GCS prend en charge les lignes entrantes et sortantes supérieures et inférieures. Le transformateur de courant homopolaire est placé dans le compartiment pour une installation et une maintenance faciles. La largeur du compartiment peut être sélectionnée entre 240 mm ou 440 mm pour répondre aux différentes exigences de quantité de câbles.
