Appareillage de commutation intelligent de type boîtier extérieur

L'architecture interne de cet ensemble résistant aux intempéries est organisée en compartiments discrets cloisonnés en acier. Ces compartiments comprennent une chambre de jeu de barres, une section de commutation de charge ou de disjoncteur, une zone de terminaison de câbles, une baie de mécanisme de commande, un ensemble de verrouillage, un compartiment de commande basse tension et des dispositions de mesure dédiées.

Chaque zone est physiquement isolée par des barrières en acier robustes, garantissant que toute condition de défaut reste contenue sans se répercuter sur les sections adjacentes. La chambre du jeu de barres occupe la région supérieure de l'appareillage de commutation intelligent de type boîtier extérieur. Dans cette chambre, les conducteurs principaux sont réunis dans un parcours horizontal continu couvrant toute la gamme d'appareillages de commutation. Cette disposition de bus horizontal simplifie les futurs travaux d'extension et permet d'intégrer des panneaux supplémentaires avec un minimum de retouches. Dans l'ensemble, la disposition compartimentée de l'enceinte améliore à la fois la sécurité opérationnelle et la facilité d'entretien à long terme.

Paramètres

Le compartiment de verrouillage basse tension sert également d'interface de commande pour l'ensemble de l'ensemble. Dans cette section, un mécanisme de commande à ressort fonctionne de concert avec des verrouillages mécaniques et des indicateurs de position clairs pour guider les séquences de commutation sûres. Les options supplémentaires incluent des contacts auxiliaires, des bobines de déclenchement shunt, des actionneurs de déclenchement d'urgence, des affichages capacitifs sous tension, des verrouillages à clé et des entraînements motorisés. La chambre offre également suffisamment d'espace pour loger les circuits de commande, les instruments d'enregistrement et les ensembles de relais de protection. - des baies de tension, permettant une extension substantielle des accessoires sans augmenter l'encombrement. Cette disposition à double chambre au sein de l'unité garantit une capacité suffisante, même pour les schémas de distribution les plus équipés.

Spécifications techniques :

 - Tension nominale : 12 kV

- Courant nominal : 630 A

- Pouvoir de coupure : 630 A (tenue aux courts-circuits 20 kA)

- Fréquence nominale : 50 Hz

- Niveau de protection du boîtier : IP4X

Principales caractéristiques :

Gain de place : 60 % plus petit que les stations conventionnelles

Plug-and-Play : les modules pré-assemblés réduisent le temps d'installation de 70 %

Smart Ready : ports de communication intégrés pour l'intégration SCADA

Durable : construction en acier inoxydable (fonctionnement de -25 °C à +40 °C)

Flexible : configurable avec des disjoncteurs, des terminaux terminaux, des compteurs et USP

Notre avantage

Le compartiment de verrouillage basse tension sert également d'interface de commande pour l'ensemble de cette section. Un mécanisme de fonctionnement à ressort fonctionne de concert avec des verrouillages mécaniques et des indicateurs de position clairs pour guider les séquences de commutation sûres. Les options supplémentaires incluent des contacts auxiliaires, des bobines de déclenchement shunt, des actionneurs de déclenchement d'urgence, des affichages capacitifs en ligne sous tension, des verrouillages à clé et des entraînements motorisés. baies permettant une extension substantielle des accessoires sans pénalité d'encombrement. Cet agencement à deux chambres au sein de l'unité garantit une capacité suffisante, même pour les schémas de distribution les plus équipés.

1. Notre usine continue d'insister sur l'orientation client et de rechercher le développement de la technologie et de la science.

2. Nos produits sont de haute qualité et bénéficient de l'amour profond de nos clients.

3.Nos produits ont passé la certification du système qualité ISO9001:2000.

4. Nous disposons d'une chaîne d'approvisionnement et d'un service après-vente solides.

Certifications et qualifiés

FAQ

Q1 : Quels niveaux de tension cet équipement prend-il en charge ?

Cet ensemble de distribution intelligent extérieur est conçu pour les applications moyenne tension jusqu'à 40,5 kV avec des configurations courantes à 11 kV, 12 kV, 24 kV et 36 kV selon les normes du réseau régional.

Q2 : Quel est le délai de livraison typique ?

Les configurations standard sont expédiées dans un délai de quatre à six semaines, tandis que les unités nécessitant des relais de protection spécialisés ou des arrangements de jeux de barres non standard peuvent s'étendre sur huit à dix semaines en fonction du volume de la commande.

Q3 : Quelle est la durée de vie prévue de l’équipement ?

Le noyau scellé isolé au gaz est conçu pour une durée de vie nominale supérieure à trente ans dans des conditions de fonctionnement normales avec une dégradation minimale des composants internes au cours de cette période.

Q4 : L'unité nécessite-t-elle une fondation ou un socle dédié ?

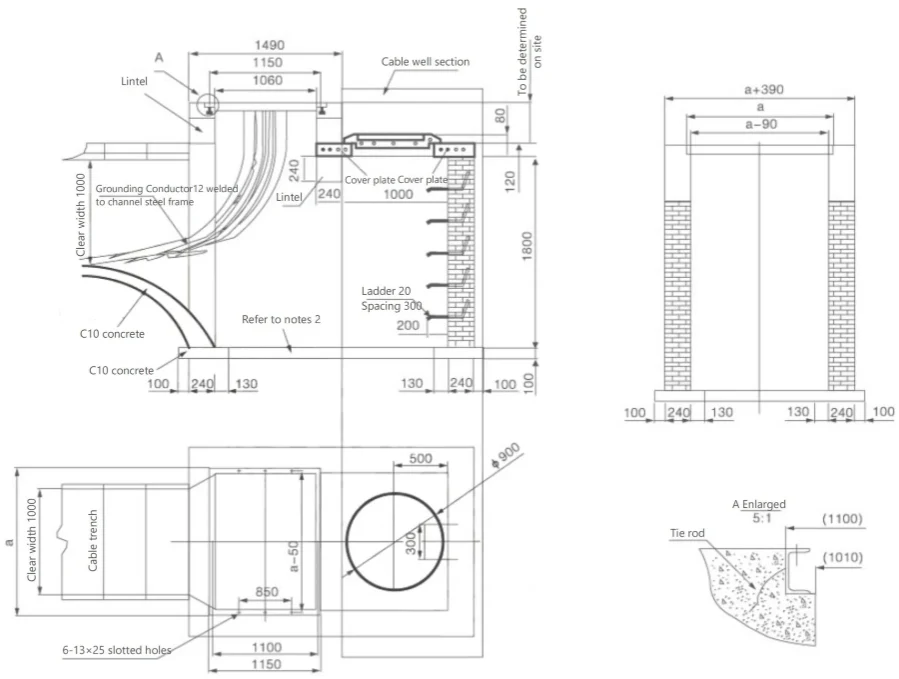

Oui, une dalle de béton de niveau ou un socle surélevé est recommandé pour garantir un alignement et un drainage corrects de l'entrée des câbles. L'empreinte au sol et le modèle de trou de montage sont fournis avec le dessin d'agencement général.

Q5 : Une assistance pour la mise en service sur site est-elle disponible ?

Oui, JUCEG propose en standard des conseils techniques à distance avec des services optionnels de supervision sur site et de mise en service disponibles sur demande au moment de la passation de la commande.
