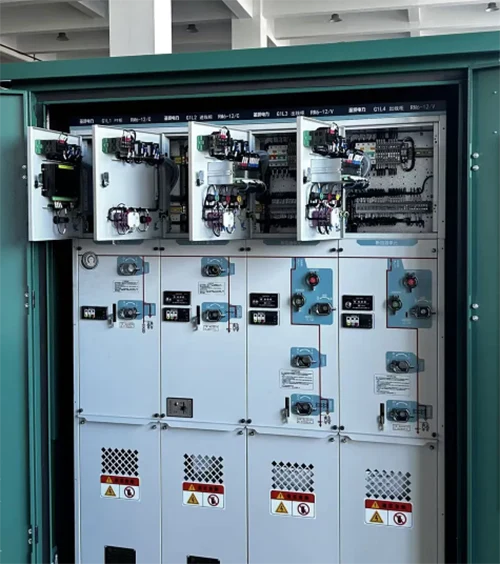

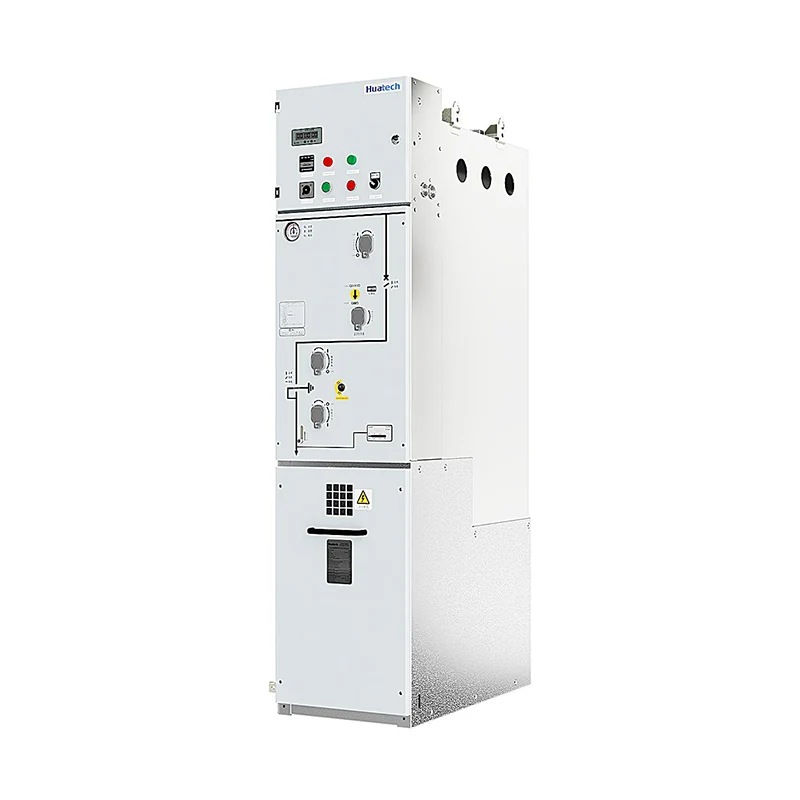

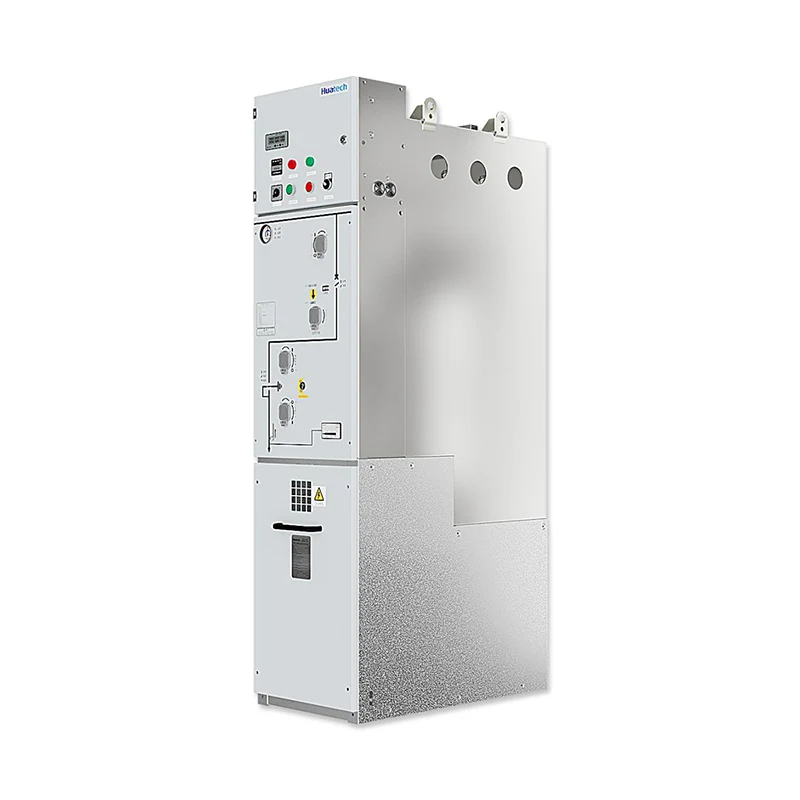

RMU compact isolé au gaz SM6 SF6

La plupart des appareils de commutation font une grande entrée puis se fondent progressivement dans un programme de maintenance rempli de rendez-vous. C'est le genre d'équipement qui demande de l'attention dans les moments les plus inopportuns. Le SM6 Compact RMU adopte une approche entièrement opposée. Cette unité sans prétention arrive tranquillement, s’insère dans son coin désigné, puis ne fait absolument rien de remarquable au cours des trente prochaines années. Il n'y a pas de drame, pas d'appel de service, pas de dépannage effréné à minuit, pas de recherche paniquée de pièces de rechange devenues obsolètes il y a dix ans. La RMU compacte à isolation gazeuse SM6 SF6 n'est qu'une chambre SF6 scellée qui s'occupe de ses propres affaires tandis que le monde extérieur subit des cycles de chaleur, d'humidité et de poussière. L'assemblée ne recherche pas de reconnaissance, ne déclenche pas d'alarmes et ne génère pas de paperasse. Ce n’est pas un équipement passionnant, et c’est précisément le point.

Paramètres

Une architecture modulaire est au cœur de l'assemblage, permettant une configuration flexible et une installation simple sans préparation excessive du site. Le système d'isolation SF6 entièrement scellé élimine l'exposition interne à l'humidité et aux contaminants, offrant un fonctionnement fiable et sans intervention année après année. Les verrouillages mécaniques intégrés fournissent une couche essentielle de sécurité opérationnelle, évitant les faux pas lors des séquences de commutation. Parallèlement, des composants internes de haute qualité garantissent des performances stables à long terme sur les réseaux de distribution moyenne tension. La RMU compacte à isolation gazeuse SM6 SF6 s'adapte également à une gamme de configurations fonctionnelles, notamment des interrupteurs-sectionneurs, des disjoncteurs à vide, des systèmes de protection par fusible et des unités de mesure dédiées. Cela rend cette solution compacte adaptable à diverses demandes d’applications sans compromettre sa promesse fondamentale de longévité silencieuse.

Applications

L'unité principale en anneau (RMU) est largement utilisée dans les sous-stations compactes, les sous-stations de transformation, les réseaux de distribution d'énergie urbains, les centrales solaires, les centrales éoliennes et les systèmes de distribution d'énergie industriels.

Étapes d'installation du produit

Préparation avant l'installation

Avant de positionner le RMU compact à isolation gaz SM6 SF6, assurez-vous que l'installation s'effectue par temps calme et sec, sans vent de sable ni précipitations. L'humidité relative doit rester inférieure à quatre-vingts pour cent. La zone de travail doit être recouverte d'une bâche antistatique et le sol doit être maintenu propre. Inspectez minutieusement l’appareil. Vérifiez que la pression du gaz SF6 et la teneur en humidité répondent aux spécifications d'usine. Vérifiez tous les composants isolants pour déceler des fissures ou des dommages et confirmez que les joints sont intacts et qu’aucun joint n’est réutilisé. La fondation doit passer l'inspection, avec des écarts d'entraxe et de hauteur inférieurs à dix millimètres et un écart au centre des boulons intégrés ne dépassant pas deux millimètres. La résistance du béton doit être entièrement durcie et vérifiée.

Étapes d'installation

Soulevez l’ensemble scellé en position à l’aide d’un gréement approprié et d’une grue. Ajustez les boulons de nivellement jusqu'à ce que l'alignement vertical tombe dans la tolérance du fabricant. Fixez l'armoire selon la séquence numérotée en usine, en serrant tous les boulons avec une clé dynamométrique calibrée. N'utilisez pas plus de trois cales par point, avec une épaisseur totale de pile inférieure à dix millimètres. Connectez les câbles entrants et sortants selon le schéma électrique. Pour les terminaisons enfichables, assurez-vous que la broche de contact repose entièrement à l'intérieur de la bague pour éviter tout déplacement, et confirmez que le cône de contrainte s'ajuste parfaitement sans compression excessive. Remplissez le compartiment de gaz avec du SF6 sec jusqu'à la pression spécifiée, puis effectuez un contrôle de fuite. Toutes les pièces métalliques doivent être reliées à une connexion à la terre fiable. La rainure d'étanchéité doit être propre et exempte de rayures. Appliquer le mastic avec précaution, en évitant la migration vers le côté gaz. Le réservoir soudé atteint généralement une fuite annuelle inférieure à zéro virgule cinq pour cent. Les tests finaux comprennent la mesure de la résistance d'isolement, la vérification de la tension de tenue à la fréquence industrielle et la confirmation fonctionnelle du verrouillage mécanique de l'interrupteur à trois positions. N’ouvrez jamais la chambre remplie de gaz sans l’autorisation et les directives du fabricant. La salle d'équipement doit être dotée d'une ventilation de bas niveau avec échange d'air au moins quatre fois par heure, et il est conseillé au personnel travaillant dans des zones confinées de porter des moniteurs de détection de SF6 et d'oxygène.

Atelier

Certifications et qualifiés

FAQ

Q1 : Quel type de couverture de garantie est fourni ?

La garantie standard s'étend sur douze mois à compter de la mise en service ou dix-huit mois à compter de l'expédition, selon la première éventualité, conditions prolongées disponibles sur demande

Q2 : Est-il facile de se procurer des pièces de rechange ?

Les pièces de rechange critiques sont conservées dans un inventaire régional et les articles les plus courants sont expédiés sous trois à cinq jours ouvrables.

Q3 : Quel entretien de routine est réellement requis ?

Inspection visuelle des manomètres et des terminaisons de câbles chaque année Contrôle du mécanisme de commande toutes les quelques années en fonction de la fréquence de commutation

Q4 : Cette unité peut-elle être étendue ultérieurement si la charge augmente ?

Oui, l'architecture modulaire permet d'ajouter des panneaux supplémentaires avec un minimum de retouches, à condition que l'espace ait été réservé dans la disposition initiale.

Q5 : Quelles certifications cet équipement porte-t-il ?

L'ensemble est certifié ISO 9001 ainsi que des rapports d'essais de type alignés sur les normes CEI pertinentes. Une documentation complète est disponible sur demande.
