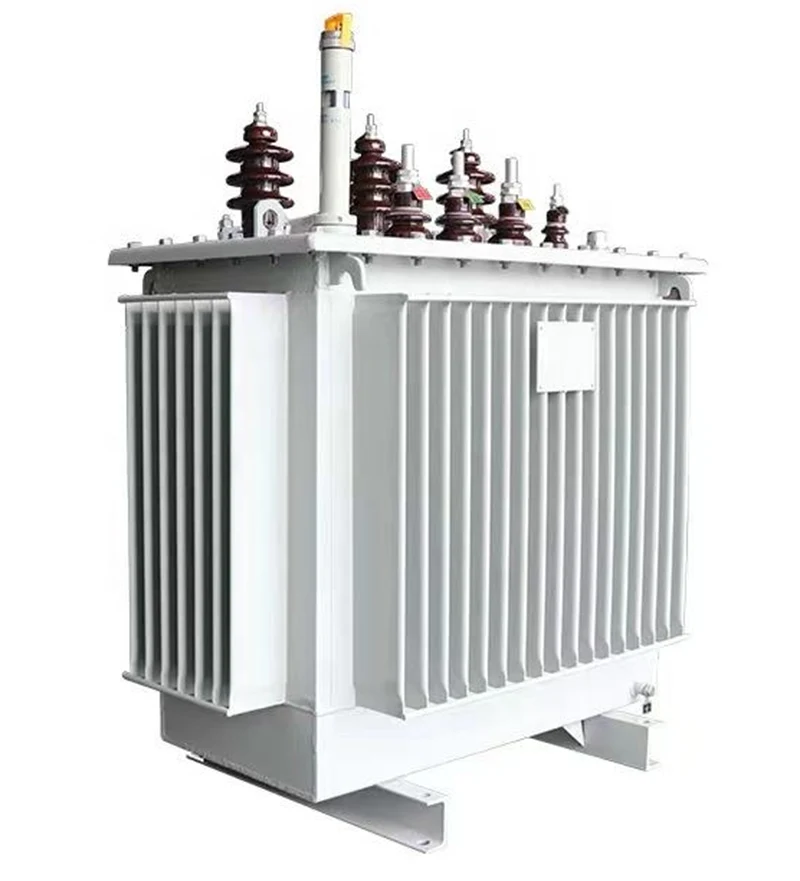

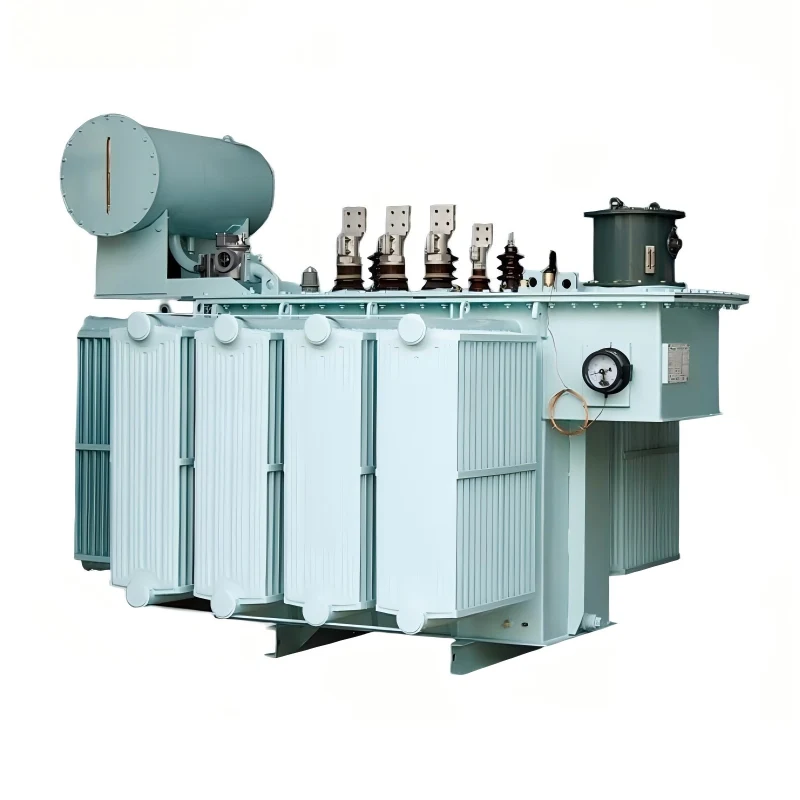

Transformateur immergé dans l'huile triphasé 35kV

En tant que fabricant professionnel, JUCEG souhaite vous fournir un transformateur immergé dans l'huile triphasé de 35 kV. Et nous vous offrirons le meilleur service après-vente et une livraison rapide. Le poids d'un transformateur de 33 kV varie considérablement en fonction de sa valeur nominale et de son type en kVA. Les unités plus petites, telles que les transformateurs de potentiel (PT) de 33 kV, peuvent peser aussi peu qu'environ 90 kg. En revanche, les gros transformateurs de puissance peuvent dépasser 100 000 kg (100 tonnes). Pour les tailles courantes de transformateurs de distribution de 33 kV, comme une unité de 1 000 kVA, le poids se situe généralement entre 3 000 et 4 000 kg, tandis que les modèles plus grands de 10 MVA varient souvent entre 18 000 et 28 000 kg, influencés par des facteurs tels que la conception, le volume d'huile et les composants supplémentaires.

envoyer une demande

Description du produit

JUCEG, en tant qu'usine professionnelle de R&D et de fabrication de transformateur immergé dans l'huile triphasé de 35 kV en Chine, se spécialise dans la production de masse, le contrôle de qualité ISO strict et le service OEM/ODM. En utilisant des matériaux de haute qualité et des techniques de conception avancées, il atteint la miniaturisation, avec une petite taille, un poids léger et une facilité d'installation et de transport. Il adopte de nouvelles technologies d'économie d'énergie, qui ont des effets d'économie d'énergie plus importants que les transformateurs traditionnels, en particulier dans des conditions de charge légère et à vide, tout en conservant une efficacité énergétique élevée. Le transformateur triphasé immergé dans l'huile de 35 kV a une fonction de régulation de tension en charge, qui peut ajuster directement la tension sous charge sans arrêter la machine. Il est pratique à utiliser, économiquement pratique et offre une efficacité plus élevée.

Il peut produire une tension de manière stable, réduire efficacement les fluctuations de tension et le bruit, et présente de bonnes performances d'isolation, ce qui peut prévenir les accidents électriques. La coque et les matériaux d'isolation ont une bonne résistance aux intempéries et à la corrosion, et peuvent s'adapter à diverses conditions environnementales difficiles, garantissant une stabilité à long terme.

Paramètre	Détails/Spécifications
Puissance nominale	500 kVA ~ 20 000 kVA
Tension d'entrée	33kV / 35kV
Tension de sortie	0,4 kV / 0,69 kV / 1 kV
Fréquence nominale	50 Hz / 60 Hz
Capacité	1 000 L ~ 12 000 L
Méthode de refroidissement	ONAN (refroidissement naturel de l'huile)/ONAF (refroidissement de l'air par l'huile)
Tension d'impédance	4% ~ 6%
Perte de charge	< 2 W/kVA
Perte par court-circuit	≤ 2%
Température ambiante	-5 °C ~ 40 °C (la version haute température prend en charge une conception résistante aux hautes températures)
Poids	2 000 kg ~ 25 000 kg
Dimensions externes	Personnalisé selon le modèle de puissance : 2,0 m x 3,5 m x 6,0 m
Niveau d'isolation	Qualité F (155 °C)/qualité H (180 °C)
Résistance sismique	Résistance sismique de grade 8, adaptée aux environnements géologiques complexes
Niveau de bruit	≤ 65 dB (conception silencieuse, adaptée aux zones urbaines et industrielles)
Performances d'économie d'énergie	Conception efficace qui répond aux normes internationales d’efficacité énergétique et réduit la consommation d’énergie
Stabilité à long terme	Des composants de haute qualité garantissent un fonctionnement stable et un faible taux de défaillance
Normes de certification	Normes de certification ISO

Description du produit

\ CARACTÉRISTIQUES \ PERTE DE PERTE \ FAIBLE BRUIT \ STABLE ET FIABLE \

1. Système technologique de contrôle de la température en 7 étapes, combiné à l'analyse des éléments dinites du champ de température, pour garantir un jeu complet des avantages de performance de divers matériaux d'isolation.

2. Le système d'isolation est basé sur la technologie du papier isolant JUCEG.

3. Faible bruit : Des mesures uniques de réduction du bruit sont adoptées dans différentes parties pour garantir que le contrôle du bruit est meilleur que les normes nationales.

35kV Three Phase Oil Immersed Transformer

Idéal pour répondre aux demandes de pointe de puissance de l'été, le transformateur immergé dans l'huile triphasé 35 kV de JUCEG convient aux réseaux de distribution avec des taux de charge élevés sous des températures élevées et aux endroits soumis à des charges de choc et à des exigences de surcharge continues. Tels que l'acier, l'industrie métallurgique, le transport ferroviaire, les centrales électriques, les centrales hydroélectriques, etc.

Paramètres de performance du transformateur de distribution S11-M-30 ~ 3150/10

Noté Capacité kVA	Combinaison de tension et plage de prises			Vecteur Groupe	Perte de charge kW	perte de charge kW (75°C)	Sans charge actuel %	Court-circuit impédance %
Noté Capacité kVA	haute tension kV	Haute tension plage de taraudage	Basse tension kV	Vecteur Groupe	Perte de charge kW	perte de charge kW (75°C)	Sans charge actuel %	Court-circuit impédance %
30	6 6.3 10 10.5	±5 ±2×2,5%	0.4	Dyna11 Yyn0	0.1	0.63	1.50	4.0
50					0.13	0.91	1.30
63					0.15	1.09	1.20
80					0.18	1.31	1.20
100					0.20	1.58	1.10
125					0.24	1.89	1.10
160					0.28	2.31	1.00
200					0.34	2.73	1.00
250					0.40	3.20	0.90
315					0.48	3.83	0.90
400					0.57	4.52	0.80
500					0.68	5.41	0.80
630					0.81	6.20	0.60	4.5
800					0.98	7.50	0.60
1000					1.15	10.30	0.60
1250					1.36	12.00	0.50
1600					1.64	14.50	0.50
2000					1.94	18.30	0.40	5.0
2500					2.29	21.20	0.40
3150					2.81	26.66	0.40

35kV Three Phase Oil Immersed Transformer

Transformateur de distribution 33 kV ou 35 kV

Aspect	Transformateur de distribution 33kV	Transformateur de distribution 35kV
Tension nominale	33 kV (commun dans de nombreux systèmes basés sur la CEI)	35 kV (souvent la tension d'équipement la plus élevée Um dans les normes CEI)
Tension la plus élevée pour l'équipement (Um)	Jusqu'à36kV	36–40,5 kV (fournit une marge opérationnelle)
Utilisation courante	Utilisé dans la distribution primaire ou secondaire, par exemple pour réduire de 132/66 kV à 33 kV ou de 33 kV à 11/0,4 kV	Utilisation similaire dans les réseaux avec une tension nominale de 35 kV (courante en Chine et dans certaines parties de l'Asie)
Notes typiques	500kVA–20MVA+, immergé dans l'huile ou de type sec	Notes et types presque identiques
Isolation & BIL	Résistance aux chocs de foudre d'environ 170 à 200 kV	Légèrement plus élevé, correspondant à la classe 35kV
Normes	CEI60076, IEEE/ANSI ; commun en Inde, au Royaume-Uni, au Moyen-Orient et en Afrique	IEC60076 (classe Um=36kV) ; utilisé en Chine et dans certaines régions asiatiques
Applications	Sous-stations urbaines/rurales, installations industrielles, complexes commerciaux, élévateur/abaisseur renouvelable	Mêmes applications pour les réseaux normalisés à 35kV
Taille physique et coût	Très similaire aux unités 35kV	Légèrement plus grand ou plus coûteux en raison d'un niveau d'isolation plus élevé
Efficacité et pertes	Optimisé pour une efficacité toute la journée et de faibles pertes	Même objectif d’efficacité

35kV Three Phase Oil Immersed Transformer
