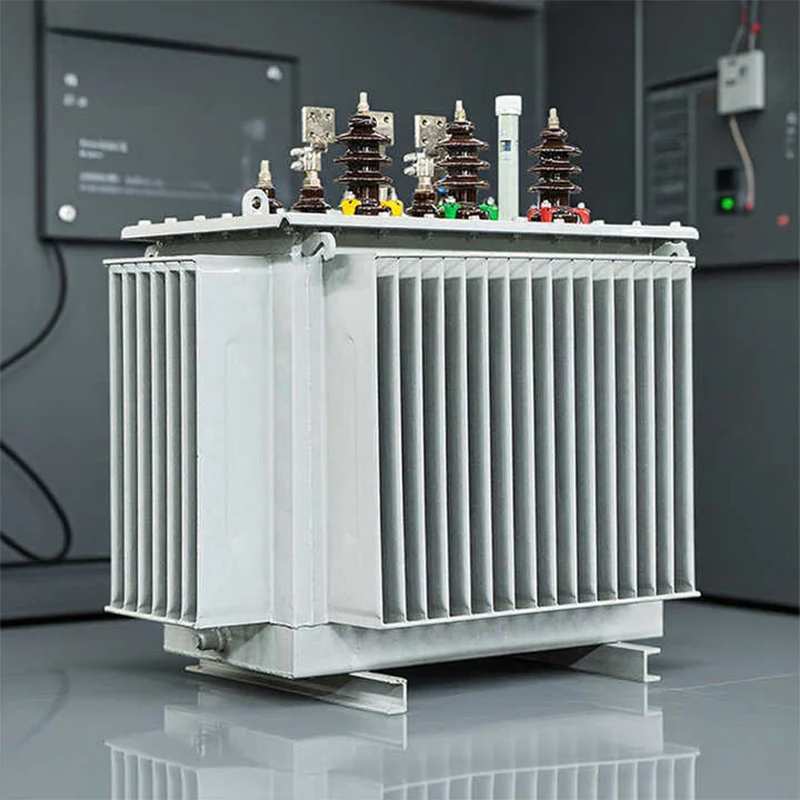

Transformateur immergé dans l'huile S11 S13 1000kVA

JUCEG est le principal fabricant et fournisseur de transformateurs immergés dans l'huile S11 S13 1 000 kVA – offrant des services OEM/ODM avec des prix d'usine compétitifs ! Le transformateur immergé dans l'huile S13 est un équipement électrique à économie d'énergie de haute qualité qui intègre des pertes ultra faibles, une fiabilité élevée, une forte adaptabilité environnementale et une compatibilité intelligente. Le transformateur immergé dans l'huile S13 1 000 kVA est non seulement conforme aux exigences nationales actuelles en matière d'économie d'énergie et de réduction des émissions, mais peut également apporter des avantages économiques à long terme aux utilisateurs en réduisant la consommation d'énergie et les coûts de maintenance. Avec la mise à niveau continue des réseaux électriques mondiaux, la série S13 jouera un rôle plus important dans les systèmes de transport et de distribution d'énergie.

Si vous recherchez une solution de transformateur immergé dans l'huile efficace, stable et personnalisable, alors JUCEG Electrical sera votre partenaire fiable. Nous disposons d'une équipe de R&D professionnelle et d'un système de service après-vente complet, qui peuvent vous fournir des produits personnalisés et un support technique professionnel basé sur vos scénarios d'application réels.

Caractéristiques

1. La bobine adopte une structure à faible force de court-circuit axial. Lorsque le transformateur est court-circuité, il peut réduire considérablement la force de court-circuit axial et améliorer considérablement la capacité à résister aux courts-circuits.

2. Tous les boulons et écrous sur la surface du couvercle sont en acier inoxydable 304, ce qui améliore la capacité de prévention de la rouille du transformateur.

3. Chaque bague d'étanchéité en caoutchouc adopte le meilleur matériau en caoutchouc en Chine, ce qui prolonge considérablement la durée de vie de la bague d'étanchéité en caoutchouc.

4. Le corps du transformateur adopte une structure de support de haute fiabilité pour assurer une compression fiable des parties supérieure et inférieure de la bobine. La structure entière du corps améliore la capacité à résister aux courts-circuits.

5. Cela réduit non seulement la perte à vide du transformateur, mais garantit également que le flux du noyau n'est pas saturé lorsque le transformateur fonctionne sous tension, de sorte que la troisième harmonique du transformateur soit faible.

Graphique 1 : Comparaison des pertes à vide et des pertes de charge (modèle 1 000 kVA/10 kV)

Source de données : Normes techniques nationales sur les transformateurs à économie d'énergie de l'industrie électrique

1. Perte d’énergie ultra-faible :

Comme le montre le graphique 1, la série S13 réduit les pertes à vide d'environ 53 % par rapport au modèle S9 et de 26 % par rapport au modèle S11, et la perte de charge est également réduite de plus de 6 % par rapport au modèle S11. La conception à très faibles pertes réduit directement la consommation d'énergie à long terme, réduisant ainsi les coûts d'électricité pour les utilisateurs et réduisant les émissions de carbone des systèmes électriques.

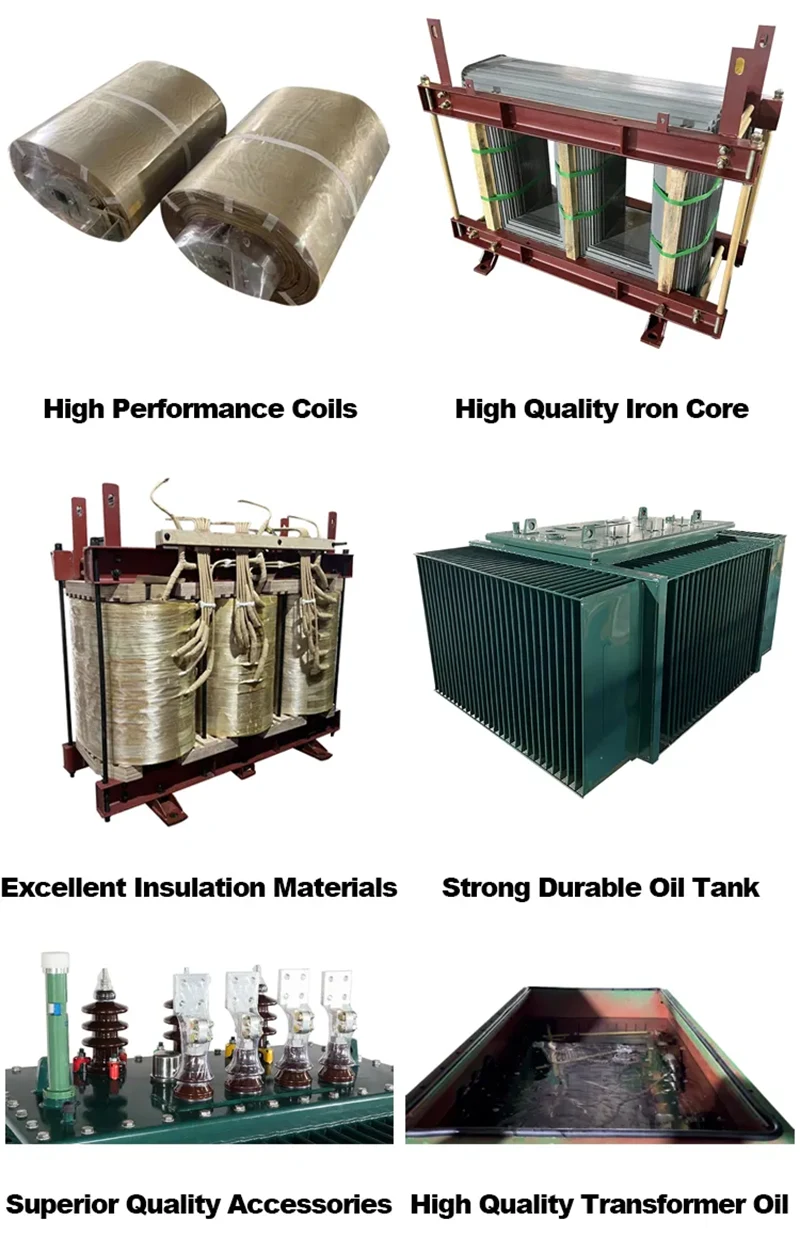

2. Noyau en acier au silicium de haute qualité :

Le transformateur immergé dans l'huile S11 S13 1 000 kVA utilise des tôles d'acier au silicium à grains orientés laminées à froid avec une perméabilité magnétique élevée et une faible perte de fer comme matériau de base. Le noyau est traité avec une technologie avancée d'empilement par étapes, qui minimise les fuites magnétiques et les vibrations du noyau, réduisant ainsi davantage les pertes à vide et le bruit de fonctionnement (le bruit de fonctionnement est contrôlé à moins de 50 dB, bien inférieur à la norme nationale de 65 dB).

3. Système d’isolation et de refroidissement optimisé :

Le transformateur utilise une huile isolante minérale de haute qualité avec une bonne stabilité thermique et de bonnes performances d'isolation, correspondant à une structure de réservoir d'huile ondulée scellée. Le réservoir ondulé peut automatiquement se dilater et se contracter en fonction du changement de température de l'huile isolante, réalisant ainsi un fonctionnement étanche et sans entretien (la durée de vie du système d'étanchéité est supérieure à 20 ans). La conception optimisée du circuit d'huile accélère la dissipation de la chaleur, garantissant un fonctionnement stable même à pleine charge pendant une longue période dans des environnements à haute température.

4. Forte robustesse structurelle :

La cuve et le châssis sont en tôle d'acier laminée à froid de haute qualité avec revêtement anticorrosion (apprêt époxy riche en zinc + finition polyester), qui présente une excellente résistance à la rouille, à l'humidité et aux chocs mécaniques. Il peut s'adapter aux environnements de travail extérieurs difficiles tels que les zones côtières à forte humidité, les zones poussiéreuses des parcs industriels et les zones nordiques à basse température (plage de température de fonctionnement de -40 ℃ à 60 ℃).

5. Compatibilité de surveillance intelligente :

Le transformateur immergé dans l'huile S11 S13 1 000 kVA est réservé aux interfaces d'installation pour les dispositifs de surveillance intelligents (tels qu'un capteur de température d'huile, un capteur de température d'enroulement et un moniteur de décharge partielle). Il peut être connecté au système de gestion intelligent du réseau électrique pour réaliser une surveillance en temps réel de la température de l'huile, de la température de l'enroulement, du niveau d'huile et de l'état de fonctionnement, et envoyer une alarme à temps en cas de conditions anormales, améliorant ainsi la sécurité et l'intelligence de fonctionnement.

Scénarios d'application clés

La conception des transformateurs immergés dans l'huile S11 S13 1 000 kVA est très polyvalente, offrant un rendement, une stabilité et une adaptabilité environnementale élevés, ce qui le rend adapté à divers scénarios de distribution d'énergie, notamment :

1. Parcs industriels et entreprises industrielles lourdes

Pour les entreprises industrielles lourdes avec de grandes charges de puissance et nécessitant un fonctionnement continu à long terme, telles que les industries de fabrication sidérurgique, chimique et mécanique, le transformateur immergé dans l'huile S13 1 000 kVA est un équipement de distribution d'énergie idéal. Sa perte ultra-faible peut réduire les coûts de consommation d'énergie de production et sa structure robuste peut s'adapter à l'environnement électrique complexe des sites industriels.

2. Réseaux électriques urbains et ruraux

En tant qu'équipement de base pour la transformation et la modernisation du réseau électrique national économe en énergie, il est largement utilisé dans les communautés résidentielles urbaines, les centrales électriques rurales et les installations publiques municipales. Sa conception silencieuse répond aux exigences environnementales des zones résidentielles et ses performances d'économie d'énergie sont conformes à la stratégie nationale « double carbone ».

3.Centrales électriques et sous-stations

Le transformateur immergé dans l'huile S11 S13 1 000 kVA est utilisé comme transformateur de distribution pour les centrales thermiques, les centrales hydroélectriques et les centrales éoliennes, répondant aux besoins de transmission d'énergie des réseaux électriques moyenne et basse tension. Son rendement élevé améliore l’efficacité globale de transmission de puissance des centrales électriques. Pour les grands projets d'infrastructure ayant des exigences élevées en matière de fiabilité de l'alimentation électrique, tels que les chemins de fer à grande vitesse, les zones de desserte routière et les parcs logistiques aéroportuaires, la série S13 peut fournir une alimentation électrique stable et continue, et sa structure scellée réduit également la charge de travail de maintenance sur site.
