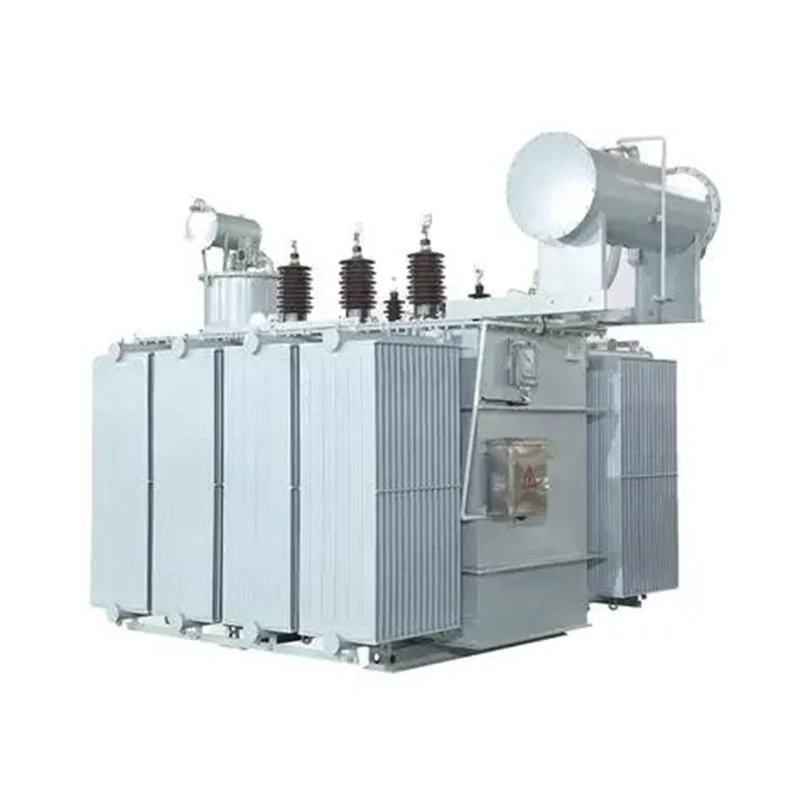

Transformateur de puissance immergé dans l'huile OLTC

En tant que fabricant professionnel de transformateurs de puissance immergés dans l'huile JUCEG OLTC de haute qualité, nous vous offrirons le meilleur service après-vente. OLTC permet au transformateur de changer la position du robinet lorsqu'il est sous charge, ajustant ainsi la tension de sortie. Ceci est particulièrement important dans les situations nécessitant une alimentation en tension stable, comme par exemple dans les zones présentant d'importantes fluctuations de tension dans le réseau électrique ou dans les scénarios industriels avec des changements de charge fréquents. Le transformateur de puissance immergé dans l'huile OLTC utilise l'huile de transformateur comme moyen isolant, qui a une résistance d'isolation élevée et peut isoler efficacement les tensions entre les enroulements et entre les enroulements et le noyau de fer/réservoir d'huile mis à la terre, empêchant ainsi les décharges par court-circuit. L'huile de transformateur sert non seulement de moyen isolant, mais joue également un rôle dans la dissipation thermique. Il absorbe la chaleur générée pendant le fonctionnement du transformateur, la transfère par convection à la paroi du réservoir de mazout, puis la dissipe dans l'air à travers la paroi du réservoir de mazout, garantissant ainsi que la température du transformateur reste dans la plage autorisée. Le noyau de fer est généralement constitué de tôles d'acier au silicium empilées ensemble pour réduire les pertes par courants de Foucault et les pertes par hystérésis magnétique ; les enroulements sont constitués de fils de cuivre ou d'aluminium enroulés, divisés en enroulements haute tension et enroulements basse tension, et convertissent l'énergie électrique d'entrée en différents niveaux de tension d'énergie électrique de sortie par induction électromagnétique.

Comment fonctionnent les transformateurs OLTC dans la pratique

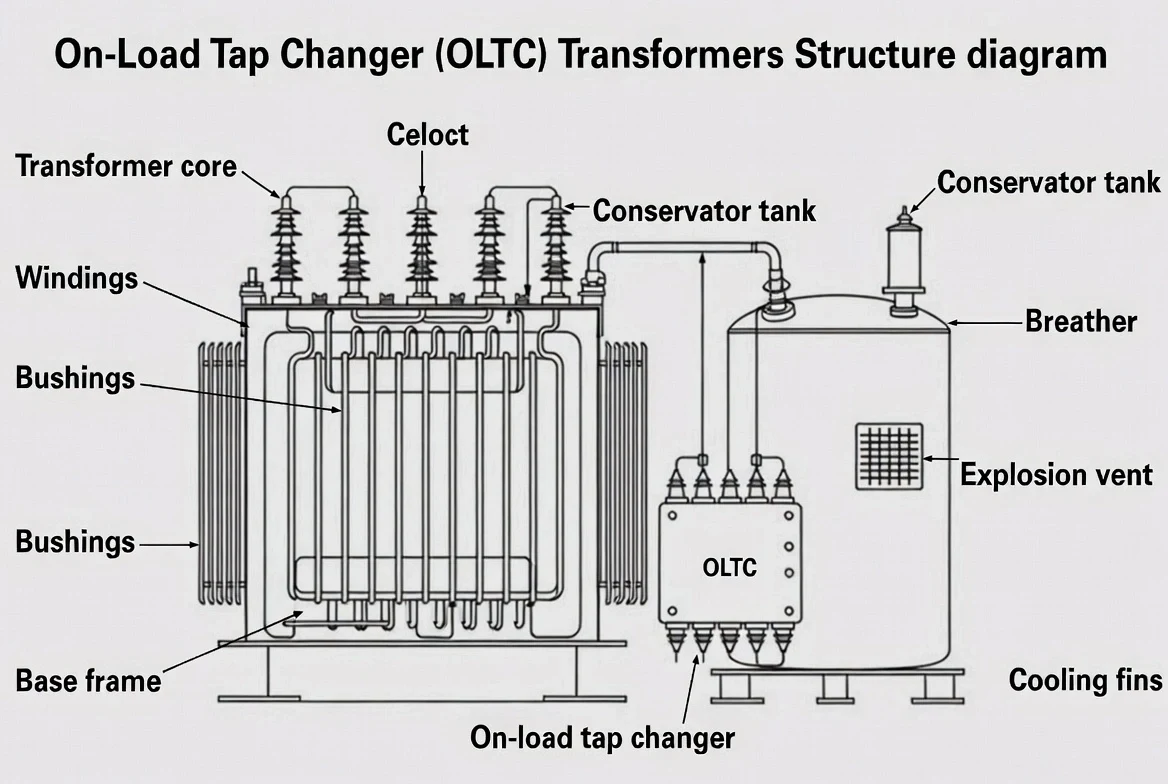

Principe de fonctionnement

Un OLTC fonctionne en basculant entre les prises connectées à différents points de l'enroulement du transformateur.

Lors de chaque changement de prise :

1. Le courant de charge est temporairement transféré à travers des résistances de transition ou des réacteurs.

2. L'arc électrique est contrôlé dans une chambre de commutation isolée.

3. La tension de sortie est ajustée sans interrompre l'alimentation.

Ce processus contrôlé garantit une régulation de tension stable même lors de changements de charge importants.

Plage de contrôle de tension typique

La plupart des transformateurs OLTC offrent :

· Régulation de tension ±10 %

· Tailles de pas de 1,25 % ou 1,5 %

· 17 à 33 positions de prise selon la conception du transformateur

Transformateur de puissance immergé dans l'huile OLTC. Ces paramètres sont sélectionnés en fonction des études de planification du réseau et de la chute de tension attendue le long des lignes de transport ou de distribution.

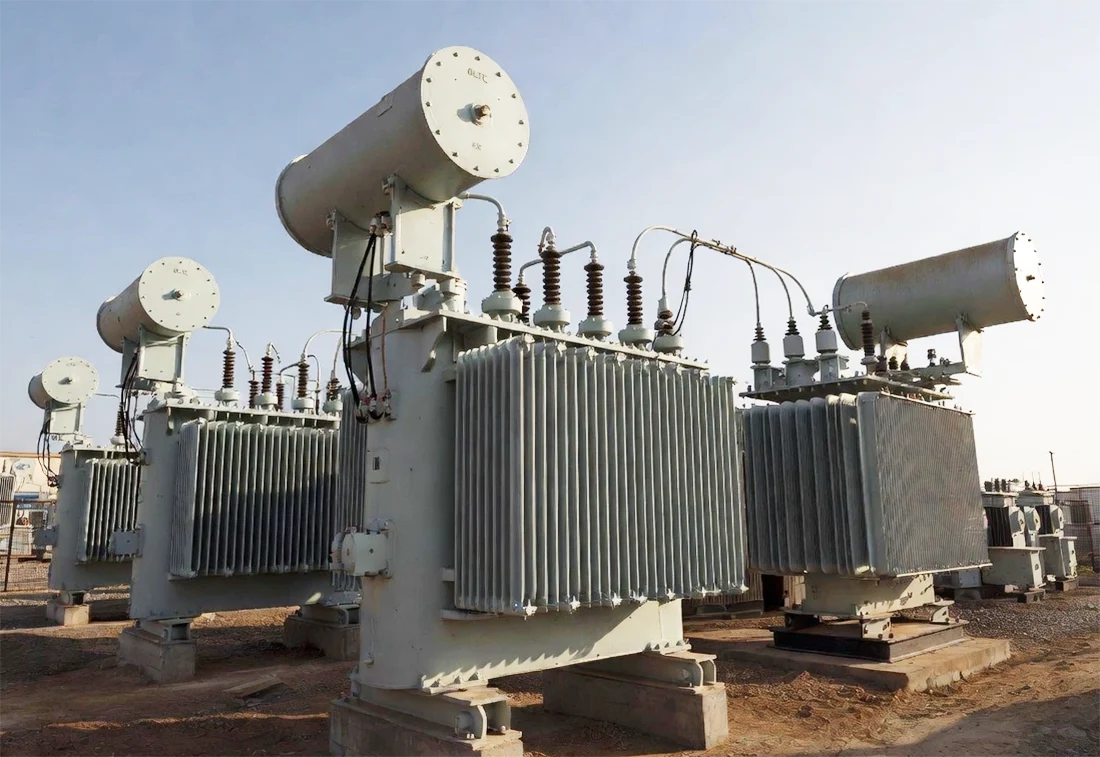

OLTC dans les réseaux haute tension et électriques

Les transformateurs OLTC sont largement déployés dans :

· Sous-stations de transmission (110kV–765kV)

· Points d'interconnexion entre les centres de production et de distribution

· Installations industrielles avec demande fluctuante

· Transformateurs raccordés au réseau pour les énergies renouvelables

Dans ces systèmes électriques, le transformateur de puissance immergé dans l'huile OLTC aide à stabiliser la tension, à réduire les pertes techniques et à garantir le respect des limites de tension du secteur.

Scénario d'application

Dans les réseaux de transport et de distribution, les transformateurs de puissance immergés dans l'huile OLTC sont utilisés pour réguler la tension et assurer la qualité de l'énergie électrique. Leur fonction de régulation de tension est particulièrement importante, notamment dans le transport d'énergie sur de longues distances ou dans les zones présentant d'importantes fluctuations de tension dans le réseau électrique. Ils conviennent aux sites de fabrication industrielle qui nécessitent une alimentation en tension stable, tels que les industries sidérurgique, chimique et papetière. Les équipements de ces industries ont des exigences élevées en matière de stabilité de tension, et les transformateurs de puissance immergés dans l'huile OLTC peuvent répondre à leurs besoins. Dans les systèmes d'énergie renouvelable tels que l'énergie solaire et éolienne, le transformateur de puissance immergé dans l'huile OLTC est utilisé pour synchroniser la puissance de sortie instable avec le réseau électrique. Cela peut aider à gérer la production d’énergie instable et à assurer l’interconnexion des systèmes d’énergie renouvelable avec les systèmes électriques traditionnels.
